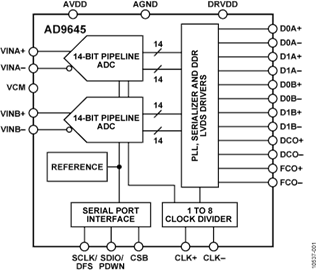

AD9645是一款双通道、14位、80 MSPS/125 MSPS模数转换器(ADC)，内置片内采样保持电路，专门针对低成本、低功耗、小尺寸和易用性而设计。该产品的转换速率最高可达125 MSPS，具有杰出的动态性能与低功耗特性，对小封装尺寸的应用很有意义。
该ADC要求采用1.8 V单电源供电以及LVPECL/CMOS/LVDS兼容型采样速率时钟信号，以便充分发挥其工作性能。对于大多数应用来说，无需外部基准电压源或驱动器件。
为获得合适的LVDS串行数据速率，该ADC会自动倍乘采样速率时钟。它提供一个数据时钟输出(DCO)用于在输出端捕获数据，以及一个帧时钟输出(FCO)用于发送新输出字节信号。它还支持各通道单独进入省电状态，完全掉电模式下的典型功耗低于2 mW。该ADC提供多种功能特性，可使器件的灵活性达到最佳、系统成本最低，例如可编程输出时钟与数据对准、生成数字测试码等。可获得的数字测试码包括内置固定码和伪随机码，以及通过串行端口接口(SPI)输入的用户自定义测试码。

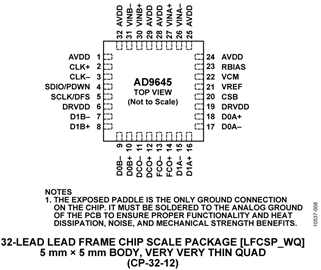

AD9645采用符合RoHS标准的32引脚LFCSP封装，额定温度范围为-40°C至+85°C工业温度范围。该产品受美国专利保护。
产品特色
1.小尺寸。一个节省空间的小型封装中集成两个ADC。
2.低功耗。每通道122 mW（125 MSPS，功率选项可调整）。
3.与 AD9635 （双通道12位ADC）引脚兼容。
4.易于使用。数据时钟输出(DCO)的工作频率高达500 MHz，支持双倍数据速率(DDR)操作。
5.使用灵活。SPI控制提供丰富灵活的特性，可满足各种特定系统的需求。
应用
· 通信
· 分集无线电系统
· 多模式数字接收机
GSM, EDGE, W-CDMA, LTE,
CDMA2000, WiMAX, TD-SCDMA
· I/Q解调系统
· 智能天线系统
· 宽带数据应用
· 电池供电仪表
· 手持式示波器
· 便携式医疗成像和超声设备
· 雷达/LIDAR
The AD9645 is available in a RoHS-compliant, 32-lead LFCSP. It is specified over the industrial
【用 途】 模数转换器【性能 参数】 采用32引脚LFCSP封装，符合RoHS标准，额定温度范围为-40°C至+85°C工业温度范围。提供节省空间的串行1.8VLVDS数字输出，每通道两路。主要特性： 信噪比(SNR)：74.3dBFS（fIN最高为奈奎斯特输入频率；125MSPS采样速率） 有效位数(ENOB)：12
(NASDAQ: ADI)，拥有逾47年历史的全球领先高性能信号处理解决方案供应商及数据转换器市场份额领先者*，最近推出双通道、高性能14位、125 MSPS模数转换器AD9645，其总功耗比竞争解决方案低除了高速、宽动态范围、低功耗、高性价比和功能灵活等特性之外，AD9645 ADC采用5 mm × 5mm封装，所占
，最近推出双通道、高性能14位、125 MSPS模数转换器AD9645，其总功耗比竞争解决方案低22%。除了高速、宽动态范围、低功耗、高性价比和功能灵活等特性之外，AD9645 ADC采用5 mm × 5 mm封装，所占面积比最有力竞争产品还节省30%。
，最近推出双通道、高性能14位、125 MSPS模数转换器AD9645，其总功耗比竞争解决方案低22%。除了高速、宽动态范围、低功耗、高性价比和功能灵活等特性之外，AD9645 ADC采用5 mm × 5 mm封装，所占面积比最有力竞争产品还节省30%。
(NASDAQ: 14位、125 MSPS模数转换器AD9645，其总功耗比竞争解决方案低22%。
