AD9675产品信息：

概览

优势和特点
产品详情

优势和特点

8通道LNA、VGA、AAF、ADC与数字RF抽取滤波器

低功耗：
- 每通道150 mW（TGC 模式，40 MSPS）
- 每通道62.5 mW（CW 模式）
10 mm × 10 mm、144-ball CSP_BGA封装
TGC通道折合到输入端噪声：0.82 nV/√Hz（最大增益）
灵活的省电模式
可从低功耗待机模式快速恢复：2 μs

低噪声前置放大器(LNA)

折合到输入端噪声：
0.78 nV/√Hz，增益= 21.6 dB
可编程增益：15.6 dB、17.9 dB或21.6 dB
0.1 dB压缩：1000 mV p-p、750 mV p-p或450 mV p-p
灵活的有源输入阻抗匹配

可变增益放大器(VGA)

衰减器范围：45 dB，线性dB增益控制
后置放大器增益(PGA)：21 dB、24 dB、27 dB或30 dB

抗混叠滤波器(AAF)

可编程二阶低通滤波器(LPF)范围：8 MHz至18 MHz或13.5 MHz至30 MHz和高通滤波器(HPF)

模数转换器(ADC)

信噪比(SNR)：75 dB（14位，最高125 MSPS）

JESD204B Subclass 0编码串行数字输出
欲了解更多特性，请参考数据手册

产品详情

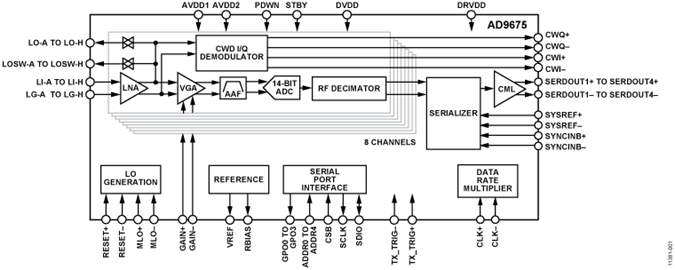

AD9675支持医疗超声应用，专门针对低成本、低功耗、小尺寸及易用性而设计。它内置8通道的可变增益放大器(VGA)、低噪声前置放大器(LNA)、具有可编程相位旋转功能的CW谐波抑制I/Q解调器、抗混叠滤波器(AAF)、模数转换器(ADC)、数字高通滤波器以及RF2倍射频抽取器。

每个通道均具有最大52 dB的增益、完全差分信号路径以及有源输入前置放大器终端。通道专门针对高动态范围与低功耗而优化设计，适合要求小尺寸封装的应用。

LNA具有单端转差分增益，可以通过SPI进行选择。假设噪声带宽(NBW)为15 MHz且LNA增益为21.6 dB，则LNA输入信噪比(SNR)为94 dB。CW多普勒模式下，各LNA输出端驱动一个I/Q解调器。各解调器具有独立可编程的相位旋转和16种相位设置。

各通道可单独进入省电模式，从而延长便携式应用的电池使用时间。利用待机模式可以快速上电，以便开机重启。以CW多普勒模式工作时，VGA、AAF和ADC均进入省电模式。ADC内置多种功能特性，例如可编程时钟、数据对准、生成可编程数字测试码等，可使器件的灵活性达到最佳、系统成本降至最低。数字测试码包括内置的固定码和伪随机码，以及通过串口(SPI)输入的用户自定义测试码。

应用

医疗成像/超声
无损测试(NDT)
