AD9684是一款双通道、14位、500 MSPS ADC。 该器件内置片内缓冲器和采样保持电路，专门针对低功耗、小尺寸和易用性而设计。 该产品用于对宽带宽模拟信号进行采样。 AD9684针对宽输入带宽、高采样速率、出色的线性度和小封装低功耗而优化。

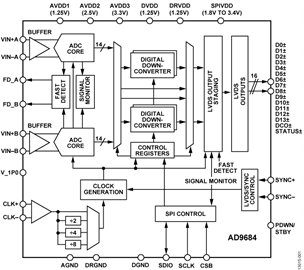

这款双通道ADC内核采用多级、差分流水线架构，并集成了输出纠错逻辑。 每个ADC均具有宽带宽缓冲输入，支持用户可选的各种输入范围。 集成基准电压源可简化设计。 各ADC的数据输出内部连接到可选1/2抽取模块。
模拟输入和时钟信号均为差分输入信号。 各ADC数据输出内部连接到两个数字下变频器(DDC)。 每个DDC含有4个级联的信号处理级： 一个12位频率转换器(NCO)和三个支持2、4和8分频的半带抽取滤波器。
