优势和特点
- 功耗@ 3.3 V，2 mA输出
- 37 mW @ 10 MSPS
- 86 mW @ 125 MSPS
- 休眠模式：<3 mW @ 3.3 V
- 电源电压：1.8 V至3.3 V
- SFDR（至奈奎斯特频率）
- 84 dBc @ 1 MHz输出
- 75 dBc @ 10 MHz输出
- AD9714：NSD @ 10 MHz输出，125 MSPS，2 mA：-129 dBc/Hz
- 差分电流输出：1 mA至4 mA
- 2个片上辅助DAC
- CMOS输入，单端口供电
- 输出共模电压可调节：0 V至1.2 V
- 小外形尺寸、40引脚、符合RoHS 标准的LFCSP封装
产品详情

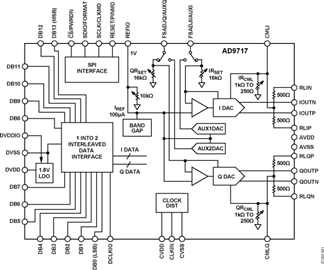

AD9714/ AD9715 / AD9716 / AD9717 是具有125 MSPS采样率的引脚兼容、双路、8/10/12/14位、低功耗数模转换器(DAC)。这些TxDAC 转换器已针对通信系统的发送信号通路进行了优化。所有器件都采用相同的接口、封装和引脚分布，从而提供了一个根据性能、分辨率和成本进行向上或向下元器件选型的途径。
AD9714/AD9715/AD9716/AD9717具有出色的交流和直流性能，并支持高达125 MSPS的采样更新速率。
产品聚焦- 低功耗。
这些DAC采用1.8 V至3.3 V的单电源供电；采用1.8 V电源供电时，125 MSPS时的总功耗降至35 mW。低功耗闲置状态时期提供休眠和关断模式。 - CMOS时钟输入。
高速、单端CMOS时钟输入支持125 MSPS的转换速率。 - 方便与其它元器件连接。
0 V至1.2 V的可调节输出共模可方便地实现与支持共模电平大于0 V的其它元器件的连接。
应用- 无线基础设施
- 微微蜂窝（Picocell）、毫微微蜂窝（femtocell）基站
- 医疗仪器
- 便携式仪器
