产品详情

AD97421属于TxDAC系列高性能、低功耗CMOS数模转换器(DAC)的第三代12位分辨率宽带产品。TxDAC系列由引脚兼容的8、10、12、14位DAC组成，专门针对通信系统的发射信号路径进行了优化。所有器件都采用相同的接口选项、小型封装和引脚排列，因而可以根据性能、分辨率和成本，向上或向下选择适合的器件。AD9742提供出色的交流和直流性能，同时支持最高210 MSPS的更新速率。

AD9742具有低功耗，非常适合便携式和低功耗应用。通过降低满量程电流输出，可以将功耗进一步降至仅60 mW，而性能只是略有下降。此外，在省电模式下，待机功耗可降至约15 mW。分段电流源架构与专有开关技术相结合，可减小杂散分量，并增强了动态性能。

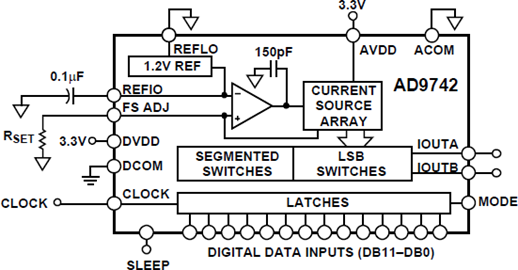

这些器件还集成边沿触发式输入锁存器和一个1.2 V温度补偿带隙基准电压源，可提供一个完整的单芯片DAC解决方案。数字输入支持3 V CMOS逻辑系列。

产品特色

1. AD9742属于引脚兼容型TxDAC系列12位产品，提供出色的INL和DNL性能。
2. 数据输入支持二进制补码或标准二进制数据编码方式。
3. 高速、单端CMOS时钟输入支持210 MSPS转换速率。
4. 低功耗：完整的CMOS DAC功能，采用2.7 V至3.6 V单电源供电，功耗为135 mW。可以降低DAC满量程电流，从而以更低功耗工作，而且在低功耗空闲期间可以进入睡眠模式。
5. 片内基准电压源：AD9742内置一个1.2 V温度补偿带隙基准电压源。
6. 业界标准的28引脚SOIC、28引脚TSSOP和32引脚LFCSP封装

应用

• 宽带通信传输通道：
• 直接IF
• 基站
• 无线本地环路
• 数字无线电链路
• 直接数字频率合成器(DDS)
• 仪器仪表
