AD9755

14位、300 MSPS高速TxDAC+ 数模转换器

AD9755产品信息：

概览

  • 优势和特点
  • 产品详情

优势和特点

  • 14位双路复用端口DAC
  • 输出更新速率：300 MSPS
  • 出色的无杂散动态范围(SFDR)和交调失真(IMD)性能
  • SFDR（至奈奎斯特频率）：71 dB（25 MHz输出）
  • 内部时钟翻倍锁相环(PLL)
  • 差分或单端时钟输入
  • 1.2 V片内基准电压源
  • 3.3 V单电源供电
  • 功耗：155 mW (3.3 V)
  • 48引脚LQFP封装

产品详情

AD9755是一款双路复用端口、超高速、单通道、14位CMOS DAC，其中集成一个高品质14位TxDAC内核、一个基准电压源和数字接口电路，采用48引脚小型LQFP封装。它提供出色的交流和直流性能，同时支持最高300 MSPS的更新速率。

AD9755数据手册：

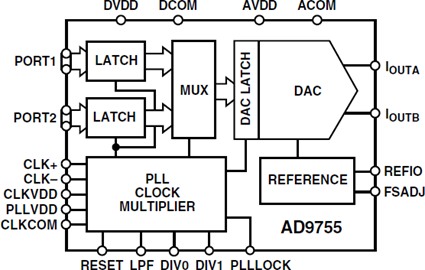

AD9755引脚功能、电路图：

AD9755

【用　途】 【性能 参数】【互换 兼容】

新型D/A变换器AD9755及其应用

AD9755是Analog Device公司生产的一种超高速双端数据复用、单路输出的14位数模转换芯片。AD9755为避免使用复杂、高能耗的ECL电路，而直接利用TTL数字接
