产品详情

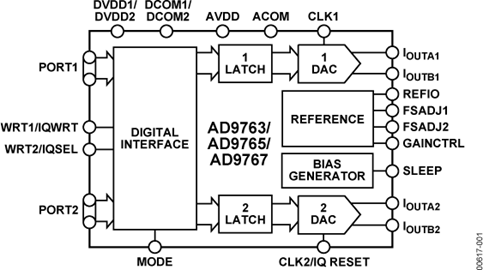

AD9763/AD9765/AD9767分别是双端口、高速、双通道、10/12/14位CMOS DAC，每款器件均集成两个高品质TxDAC+ 内核、一个基准电压源和数字接口电路，采用48引脚小型LQFP封装。这些器件提供出色的交流和直流性能，同时支持最高125 MSPS的更新速率。

AD9763/AD9765/AD9767针对通信应用中的I数据与Q数据处理进行了优化。数字接口含有两个双缓冲锁存器以及控制逻辑。独立的写输入允许数据彼此独立地写入两个DAC端口。独立的时钟可控制各DAC的更新速率。

利用模式控制引脚，AD9763/AD9765/AD9767可以与两个单独的数据端口接口，或与单个交错式高速数据端口接口。在交错模式下，输入数据流被解复用为原始I数据与Q数据，然后锁存。随后，I数据与Q数据由两个DAC转换，并以一半输入数据速率更新。

GAINCTRL引脚允许以两种模式设置两个DAC的满量程电流(I(OUTFS))。可以用两个外部电阻独立设置各DAC的IOUTFS，也可以用一个外部电阻设置两个DAC的IOUTFS。关于此特性的重要日期码信息，请参阅增益控制模式部分。

这些DAC采用分段电流源架构，并结合专有开关技术，可减小突波能量，并使动态精度达到较大。每个DAC均提供差分电流输出，从而支持单端或差分应用。AD9763、AD9765或AD9767的两个DAC可以同时更新，并可以提供20 mA的标称满量程电流。各DAC之间的满量程电流匹配精度可达到0.1%以内。

AD9763/AD9765/AD9767采用先进的低成本CMOS工艺制造，采用3.3 V至5 V单电源供电，功耗为380 mW。

产品聚焦

1. AD9763/AD9765/AD9767均为引脚兼容的双通道、8/10/12/14位分辨率TxDAC系列产品。
2. 双通道、10/12/14位、125 MSPS DAC。每款器件均有一对高性能DAC，并针对低失真性能进行了优化，可灵活传输I与Q信息。
3. 匹配。增益匹配典型值为满量程的0.1%，失调误差优于0.02%。
4. 低功耗。完整的CMOS双DAC功能，采用3.3 V至5 V单电源供电，功耗为380 mW。可以降低DAC满量程电流，从而以更低功耗工作，而且在低功耗空闲期间可以进入睡眠模式。
5. 片内基准电压源。AD9763/AD9765/AD9767均内置1.20 V温度补偿带隙基准电压源。
6. 双路10/12/14位输入。 AD9763/AD9765/AD9767均具有一个灵活的双端口接口，允许以双路方式或交错方式输入数据。

应用

通信

基站

数字合成

正交调制

三维超声
