AD9773

12位、160 MSPS、2×/4×/8×插值双通道TxDAC 数模转换器

AD9773产品信息:

概览

优势和特点

  • 12位分辨率,160 MSPS/400 MSPS输入/输出数据速率
  • 可选2×/4×/8×插值滤波器
    可编程通道增益和失调调节
  • fS/2、fS/4、fS/8数字正交调制功能
  • 直接中频传输模式(70 MHz + IF)
  • 出色的交流性能
    SFDR:-69 dBc(2 MHz至35 MHz)
    WCDMA ACPR:-69 dB (IF = 19.2 MHz)
  • 支持镜像抑制架构
  • 完全兼容的SPI端口
  • 内部锁相环(PLL)时钟乘法器
  • 可选内部时钟除法器
  • 多功能时钟输入
    差分/单端正弦波或TTL/CMOS/LVPECL兼容
  • 多功能输入数据接口
    二进制补码/标准二进制数据编码
    双端口或单端口交错式输入数据

产品详情

AD9773是AD977x引脚兼容、高性能、可编程2插值TxDAC+ 系列的一款12位产品。AD977x系列提供一个串行端口接口(SPI),具有强大的编程能力,因而可以增强系统级选项。这些选项包括:可选2×/4×/8×插值滤波器;具有镜像抑制功能的fS/2、fS/4或fS/8数字正交调制;直接中频模式;可编程通道增益与失调控制;可编程内部时钟除法器;标准二进制或二进制补码数据接口;以及一个单端口或双端口数据接口。

可选2插值滤波器在增强TxDAC+系列带通噪声/失真性能的同时简化了重构滤波器的要求。利用独立的通道增益与失调电压调整寄存器,用户可以校准与模拟正交调制器相关的LO馈通和边带抑制误差。6 dB增益调整范围也可以用来控制各DAC的输出功率水平。

与模拟正交调制器结合使用时,AD9773还能够进行fS/2、fS/4和fS/8数字调制与镜像抑制。在这种模式下,AD9773接受I与Q复合数据(代表一个单载波或多载波波形),通过其两个DAC产生一个正交调制中频信号及其正交表示,并将这两个重构的正交中频载波提供给模拟正交调制器,以完成镜像抑制上变频过程。另一数字调制模式(例如直接中频模式)允许对原始基带信号表示进行频率转换,使镜像对落在DAC更新速率一半的倍数上。

双路高性能DAC输出提供一个可编程范围为2 mA至20 mA的差分电流输出。AD9773采用0.35微米先进CMOS工艺制造,采用3.1 V至3.5 V单电源供电,功耗为1.2 W。

产品特色

  1. AD9773属于AD977x引脚兼容、高性能、可编程2插值TxDAC+系列12位的一员。
  2. 通过新颖的数字混频过程可以实现直接中频传输(70 MHz + IF)。
  3. fS/2、fS/4、fS/8数字正交调制与用户可选镜像抑制简化或消除了级联SAW滤波器级。
  4. 2×/4×/8×用户可选插值滤波器降低了对数据速率和输出信号重构滤波器的要求。
  5. 用户可选二进制补码或标准二进制数据编码方式。
  6. 用户可通过编程实现通道增益控制(1 dB范围,0.01 dB步进)。
  7. 用户可通过编程实现通道失调控制(FSR的±10%)。
  8. 超高速400 MSPS DAC转换速率。
  9. 内部时钟除法器提供数据速率时钟以便于接口。
  10. 灵活的时钟输入,具有单端或差分输入、CMOS或1 V 峰峰值 LO正弦波输入能力。
  11. 低功耗:完整的CMOS DAC采用3.1 V至3.5 V单电源供电,功耗为1.2 W。可以降低满量程电流(20 mA),从而以更低功耗工作,而且提供了多种睡眠功能,可降低空闲期间的功耗。
  12. 片内基准电压源:AD9773内置一个1.20 V温度补偿带隙基准电压源。
  13. 80引脚裸露焊盘、超薄四方扁平封装(TQFP_EP)。

AD9773数据手册:

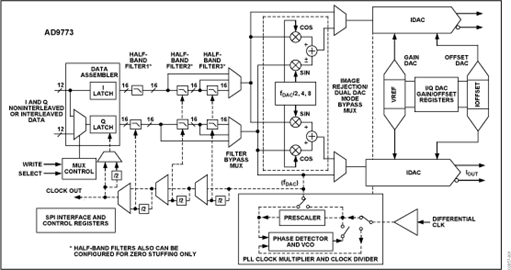

AD9773引脚功能、电路图:

AD9773
