产品详情

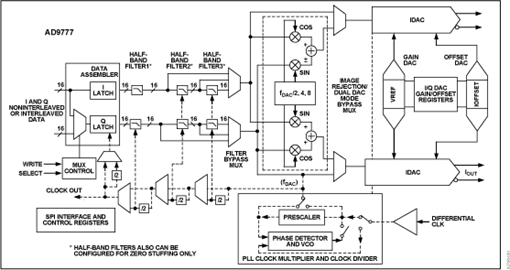

AD9777属于全新的引脚兼容、高速、双通道插值TxDAC+ 转换器系列，提供16位分辨率，最大输入数据速率为160 MSPS（无插值），最大DAC更新速率为400 MSPS（8x插值）。该系列器件具有可选插值率(2x/4x/8x)以及能够以Fs/2、Fs/4或Fs/8混频的复合调制器。配置均通过一个易于使用的三线式或四线式SPI接口完成。

与外部正交调制器（例如AD8345/AD8346/AD8349）配合使用时，AD977X利用其内部复合(I&Q)混频器，就可以实现更传统的基带I/Q架构或镜像抑制上变频架构。后一架构可能非常适合那些要求高调制精度（即64 QAM）的应用，数字调制本身就能提供这种高精度。这种架构还有一个额外的优势，即可以抑制模拟混频操作固有的镜像，从而可以减少滤波级的数量，降低实现3G和宽带频谱发射所需硬件的成本。用户可通过SPI端口进行增益与失调校正，相应地改善边带抑制与LO馈通。在直接中频模式下，可以对高于70 MHz的中频(IF)进行合成。

TxDAC+ 是ADI公司的注册商标。

应用

• 通信
• 模拟正交调制结构
• 3G、多载波GSM、TDMA、CDMA系统
• 宽带无线、点对点微波无线电
• 仪器仪表/ATE
