产品详情

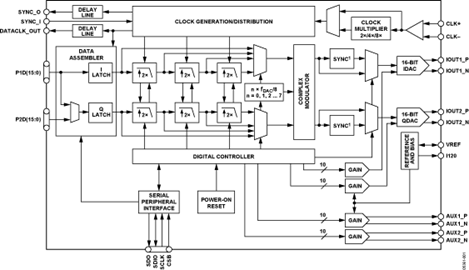

AD9776/AD9778/AD9779分别是双通道、12/14/16位、高动态范围数模转换器(DAC)，提供1 GSPS采样速率，可以产生最高达奈奎斯特频率的多载波。这些器件具有针对直接变频传输应用进行优化的特性，包括复合数字调制以及增益与失调补偿。DAC输出经过优化，可以与AD8349等模拟正交调制器无缝接口。串行外设接口(SPI )允许对许多内部参数进行编程和回读。满量程输出电流可以在10 mA至30 mA范围内进行编程。这些器件采用先进的0.18 μm CMOS工艺制造，采用1.8 V和3.3 V电源供电，总功耗为1.0 W，并采用100引脚TQFP封装。

1. 利用超低噪声与交调失真(IMD)特性，从基带到高中频的宽带信号可以实现高质量合成。
2. 专有的DAC输出开关技术可增强动态性能。
3. 电流输出配置简便，可以用于各种单端或差分电路拓扑结构。
4. CMOS数据输入接口，具有可调设置与保持功能。
5. 新颖的2×、4×、8×插值器/粗调复数调制器可以将载波放在DAC带宽中的任何位置。

应用

数据手册，修订版A，3/07
