优势和特点
- 高动态范围、双DAC器件
- 低噪声与交调失真
- 单载波W-CDMA ACLR = 80 dBc (61.44 MHz 中频)
- 创新的开关输出级能够让可用输出超过奈奎斯特频率
- LVDS输入以双端口或可选交错式单端口方式工作
- 差分模拟电流输出可在8.6 mA至31.7 mA满量程范围内编程
- 辅助10位电流DAC具有源电流/吸电流能力，用于消除外部失调零点
- 欲了解更多信息，请参考数据手册
产品详情

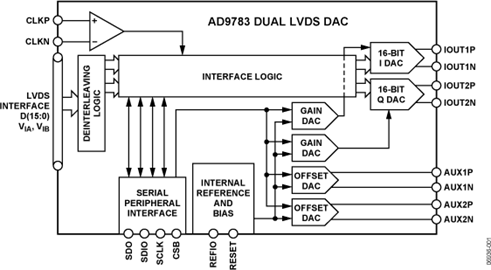

AD9780/AD9781/AD9783分别为引脚兼容、高动态范围、12/14/16位分辨率、双通道数模转换器(DAC)，采样速率最高可达500 MSPS。这些器件具有适合直接变频传输应用的特性，其中包括增益与失调补偿，而且能够与 ADL5370 等模拟正交调制器无缝接口。
专有动态输出架构能够将能量从基频移至像频，即使高于奈奎斯特频率，模拟输出也能进行合成。
通过串行外设接口(SPI)端口可提供完全编程能力，还针对无控制器的应用提供了一些引脚可编程特性。
产品特色- 利用低噪声与交调失真(IMD)特性，宽带信号可实现高质量合成。
- 专有开关输出可以增强动态性能。
- 可编程电流输出与双辅助DAC既提供灵活性，同时增强系统功能。
应用
无线基础设施W-CDMA, CDMA2000, TD-SCDMA, WiMAX宽带通信LMDS/MMDS, 点对点RF信号发生器、任意波形发生器
