优势和特点
- 可调模拟输出：8.7 mA至31.7 mA，R(L) = 25 欧姆至 50 欧姆
- 低功耗、精密复数NCO允许载波位于DAC带宽内的任意位置，而功耗增加小于300 mW
- 辅助DAC提供I与Q增益匹配和失调控制
- 包含可编程I与Q相位补偿
- 内部数字上变频功能
- 多芯片同步接口
- 高性能、低噪声锁相环(PLL)时钟乘法器
- 数字反sinc滤波器
- 100引脚、裸露焊盘TQFP封装
产品详情

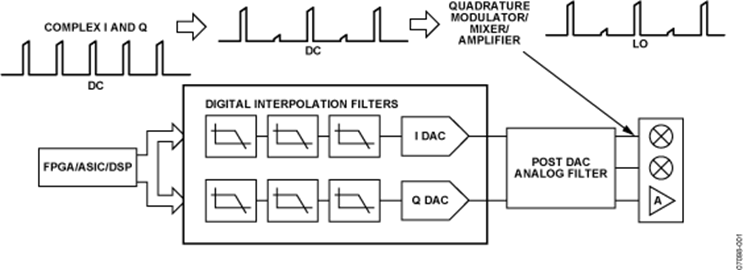

AD9785/AD9787/AD9788分别是12位、14位和16位、高动态范围TxDAC 器件，提供800 MSPS采样速率，可以产生最高达奈奎斯特频率的多载波。这些器件具有针对直接变频传输应用进行优化的特性，包括复合数字调制以及增益、相位与失调补偿。DAC输出经过优化，可以与模拟正交调制器无缝接口，例如ADI公司的ADL537x 系列。串行外设接口(SPI )允许对许多内部参数进行编程和回读。满量程输出电流可以在10 mA至30 mA范围内进行编程。AD978x系列采用0.18 μm CMOS工艺制造，以1.8 V和3.3 V电源供电。提供100引脚TQFP封装。
产品特色
- 利用低噪声与交调失真(IMD)特性，从基带到高中频的宽带信号可以实现高质量合成。
- 专有的DAC输出开关技术可增强动态性能。
- CMOS数据输入接口，具有可调的建立与保持功能。
- 低功耗复数32位数控振荡器(NCO)。
应用
无线基础设施W-CDMA、CDMA2000、TD-SCDMA、WiMAX、GSM
数字高/低中频合成发射分集宽带通信LMDS/MMDS、点对点
