AD9788产品信息：

概览

优势和特点
产品详情

优势和特点

可调模拟输出：8.7 mA至31.7 mA，RL = 25 欧姆至50 欧姆
低功耗精密复数NCO允许载波设置在DAC带宽内的任意位置，而增加的功耗低于<300 mW
辅助DAC支持I和Q增益匹配和失调控制
包含可编程I和Q相位补偿

内部数字上变频功能
多芯片同步接口
高性能、低噪声锁相环(PLL)时钟倍频器
数字反sinc滤波器
100引脚、裸露焊盘TQFP封装

产品详情

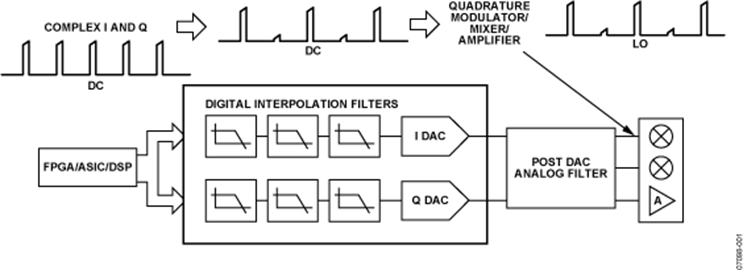

AD9785/AD9787/AD9788分别是12位、14位和16位、高动态范围TxDAC 器件，提供800 MSPS采样速率，可以产生最高达奈奎斯特频率的多载波。这些器件具有针对直接变频传输应用进行优化的特性，包括复合数字调制以及增益、相位与失调补偿。DAC输出经过优化，可以与模拟正交调制器无缝接口，例如ADI公司的ADL537x 系列。串行外设接口(SPI )允许对许多内部参数进行编程和回读。满量程输出电流可以在10 mA至30 mA范围内进行编程。AD978x系列采用0.18 μm CMOS工艺制造，以1.8 V和3.3 V电源供电。提供100引脚TQFP封装。

产品特色

利用低噪声与交调失真(IMD)特性，从基带到高中频的宽带信号可以实现高质量合成。
专有的DAC输出开关技术可增强动态性能。
CMOS数据输入接口，具有可调的建立与保持功能。
低功耗复数32位数控振荡器(NCO)。

应用

无线基础设施

W-CDMA、CDMA2000、TD-SCDMA、WiMAX、GSM

数字高/低中频合成

发射分集

宽带通信

LMDS/MMDS、点对点

高速数模转换器AD9779/AD9788的应用: 摘要：介绍了高速数模转换器AD9779和AD9788的使用方法，重点介绍了其驱动软件设计方法和内部寄存器的配置方式等。文中内容都是实践经验，具有很强的实用性和参考价值。关键词： AD9779；AD9788；数模转换器；串行外设接口；锁相环 AD9779是ADI公司的一款产品，是双通道、宽动态范围数模转换器(DAC)，提供1 GS/s采样
高速数模转换器AD9779/AD9788特点及应用: AD9788提供800 MS/s的采样速率，其性能和应用方式与AD9779非常相似[2]。AD9779和AD9788虽然不是一个系列，但芯片管脚是兼容的，在硬件电路的设计上并没有区别，两者均使用标准的SPI接口来驱动，因此软件实
