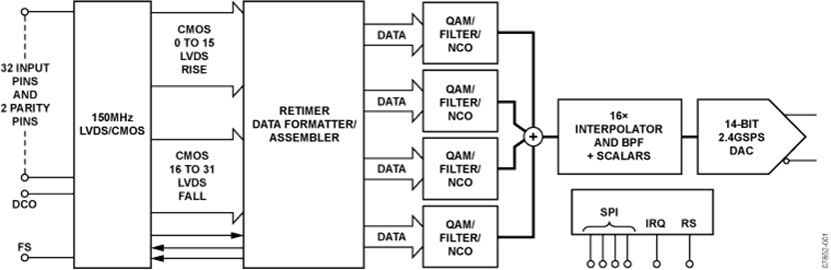

片内速率转换器通过固定DAC时钟支持各种波特率。数字上变频器可以在0至0.5 × f(DAC)范围内设置信道。因此可以在DC至f(DAC)范围内的任何位置合成四个相邻信道。
AD9789内置一个串行外设接口(SPI),用于器件配置和状态寄存器回读。灵活的数字接口可以配置为4位、8位、16位和32位的数据总线宽度。并且可以接受实数或复数数据。
AD9789采用1.5 V、1.8 V和3.3 V电源供电,总功耗为1.6 W。它提供164引脚芯片级球栅阵列封装,热阻抗和封装寄生效应均很低。没有特别的上电时序要求。时钟接收器采用静音上电,以免产生启动噪声。
产品聚焦
应用
;14位转换器可对3.6ghz的rf信号进行直接数字合成 ;;; 通过采用单个直接rf发送内核,adi的 dac架构可实现流线型宽带通信设计,使无线和宽带设备可以支持多个标准。;;; analog devices, inc.全球领先的高性能信号处理解决方案供应商,最新推出两款可对高至3.6ghz的信号进行直接数字合成的14位dac。这些高性能转换器为全球通信设备制造商提供了无与伦比的可用带宽和有效
14位转换器可对3.6ghz的rf信号进行直接数字合成 ;;; 通过采用单个直接rf发送内核,adi的 dac架构可实现流线型宽带通信设计,使无线和宽带设备可以支持多个标准。;;; analog devices, inc.全球领先的高性能信号处理解决方案供应商,最新推出两款可对高至3.6ghz的信号进行直接数字合成的14位dac。这些高性能转换器为全球通信设备制造商提供了无与伦比的可用带宽和有效动
新型AD9789和AD9739TxDAC采用了ADI专利的Mix-Mode(TM)超奈奎斯特架构,支持频率高至3.6GHz的RF信号的高保真数字合成。
