AD9832

25 MHZ直接数字频率合成器、波形发生器

AD9832产品信息：

概览

  • 优势和特点
  • 产品详情

优势和特点

  • 25 MHz速度
  • 片内SIN查找表
  • 片内10位DAC
  • 串行载入
  • 欲了解更多特性，请参考数据手册
  • 下载AD9832-KGD数据手册。
  • 提供已知良好的裸片，并完全保证符合数据手册的规格

产品详情

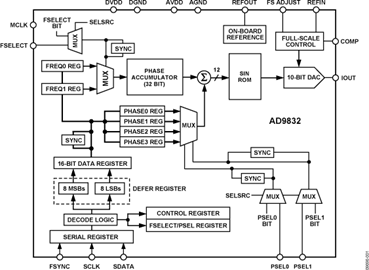

AD9832是一款数控振荡器，在单个CMOS芯片内集成了一个相位累加器、一个正弦查找表以及一个10位数模转换器(DAC)，提供相位调制和频率调制两种调制能力。

最高支持25 MHz时钟速率。频率控制精度可达40亿分之一。调制通过串行接口载入寄存器来实现。

不使用AD9832时，可以用关断位关断，此时功耗降至5 mW (5 V)或3 mW (3 V)。该器件采用16引脚TSSOP封装。

应用
- 频率激励/波形发生
- 频率相位调谐和调制
- 低功耗RF/通信系统
- 液体和气流测量
- 传感器应用：接近度、运动和缺陷检测
- 测试与医疗设备

AD9832数据手册：

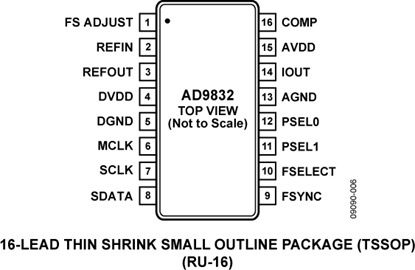

AD9832引脚功能、电路图：

AD9832

【用　途】 【性能 参数】【互换 兼容】
