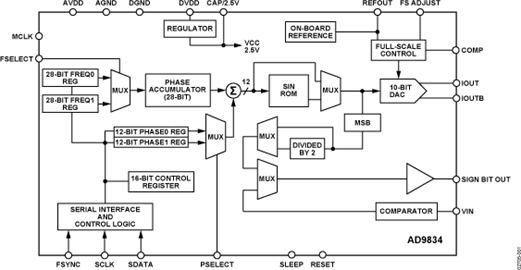

AD9834提供相位调制和频率调制功能。频率寄存器为28位;时钟速率为75 MHz,可以实现0.28 Hz的分辨率。同样,时钟速率为1 MHz时,AD9834可以实现0.004 Hz的分辨率。影响频率和相位调制的方法是通过串行接口加载寄存器,然后通过软件或FSELECT/PSELECT引脚切换寄存器。
AD9834通过一个三线式串行接口写入数据。该串行接口能够以最高40 MHz的时钟速率工作,并且与DSP和微控制器标准兼容。
该器件采用2.3 V至5.5 V电源供电。模拟和数字部分彼此独立,可以采用不同的电源供电;例如,AVDD可以是5 V,而DVDD可以是3 V。
AD9834具有掉电引脚(SLEEP),支持从外部控制掉电模式。器件中不用的部分可以掉电,以将功耗降至低点。例如,在产生时钟输出时,可以关断DAC。

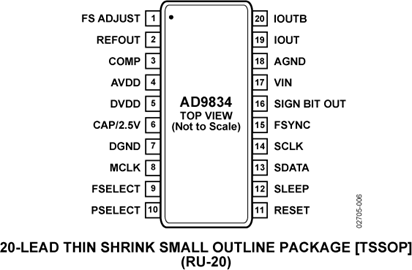

该器件采用20引脚TSSOP封装。
应用
【用 途】 【性能 参数】【互换 兼容】
电路功能与优势图1所示电路提供一种简单的方法,可控制75MHz低功耗(20mW)波形发生器(DDS)AD9834的输出波形幅度。AD9834内置相位调制和频率调制功能。不过,为了调制输出信号的幅度,需要一个低功耗DAC或数字电位计来设置满量程电流。可以利用一个电压输出DAC,通过一个串联电阻驱动AD9834的FSADJUST引脚,从而决定满量程DAC电流的幅度
电路功能与优势 图1所示电路提供一种简单的方法,可控制75 MHz低功耗(20 mW)波形发生器(DDS) AD9834 的输出波形幅度。 AD9834内置相位调制和频率调制功能。不过,为了调制输出信号的幅度,需要一个低功耗DAC或数字电位计来设置满量程电流。可以利用一个电压
摘要:电路功能与优势电路提供一种简单的方法,可控制75 MHz低功耗(20 mW)波形发生器(DDS) AD9834的输出波形幅度。AD9834内置相位调制和频率调制功能。不过,为了调制输出信号的幅度,需要一个低功耗DAC或数字电位计来设置满量程电流。可以利用一个电压输出DAC,通过一个串联电阻驱动AD98
摘要:以混合信号单片机 C8051F020及 DDS芯片 AD9834为核心,采用直接数字合成(DDS)技术完成多功能高频正弦信号发生器的设计。
