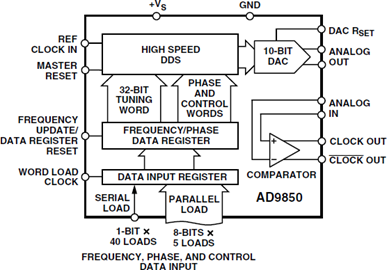

频率调谐、控制和相位调制字均以并行字节或串行加载格式载入AD9850。并行加载格式由一个8位控制字（字节）的五次迭代加载组成，第一个字节控制相位调制、省电使能和加载格式，第二至第五个字节组成32位频率调谐字。串行加载通过单个引脚上的40位串行数据流完成。AD9850完整DDS利用先进的CMOS技术提供这一突破性功能与性能，而功耗仅155 mW（+3.3 V电源）。
AD9850采用节省空间的28引脚SSOP表面贴装封装，工作温度范围为-40°C至+85°C扩展工业温度范围。
AD9850电路如下图所示：
【用 途】 频率合成器 【性能 参数】 28引脚的SSOP表面封装,工作电压=3.3V;功耗=155mW。采用先进的CMOS工艺,其功耗在3.3V供电时仅为155mW,扩展工业级温度范围为-40～80℃。 是典型的DDS芯片。内含可编程DDS系
图：AD9850 时钟发生器在扩频接收器中的应用
ad9850外围电路
基于AD9850可以发生优于1Hz频率精确度的信号，这对于频率测试来说至关重要。随后，AVR单片机计算出AD9850的控制字，并且对AD9850发出指令。本文介
AD9850构成时钟发生器及其应用上图是用AD9850构成的基本时钟发生器电路。图中DAC正输出IOUT驱动200842MHz低通滤波器,而滤波器后面又接了一个2008负载,使等效负载为1008。在ADC采样时钟频率须由软件控制锁定到系统时钟时,上面AD9850构成的时钟发生器可以方便地
AD9850构成时钟发生器及其应用上图是用AD9850构成的基本时钟发生器电路。图中DAC正输出IOUT驱动200842MHz低通滤波器,而滤波器后面又接了一个2008负载,使等效负载为1008。在ADC采样时钟频率须由软件控制锁定到系统时钟时,上面AD9850构成的时钟发生器可以方便地
用AD9850 构成的基本时钟发生器电路。图中DAC 正输出IOU T驱动2008 42MHz 低通滤波器,而滤波器后面又接了一个2008 负载, 使等效负载为1008。图：AD9850构成时钟发生器及其应用电路图滤波器除去了高于42MHz 的频率。滤波器输出接到内部比较器输入“+ ”。
美国AD 公司推出的高集成度频率合成器AD9850便 是采用DDS 技术的典型产品之一。 AD9850采用先进的CMOS工艺, 其功耗在3.3V 供电时仅为155mW,
4.软件设计STM32F103ZE单片机控制AD9850产生频率和相位都可控制的正弦波，频率量由键盘决定，步进量为1 Hz.A D 9 8 5 0频率分辨率为0.029104Hz,完全能够满足要求.正弦号送入到DAC0832的基准电压输入端VREF,单片机控制D/A转换器的数字量调节其幅值，设置按键调整值实现100mv的步进.设置按键调整占空比和幅值，单片机通过对AD9850内部比较器的控制，从而
