产品详情

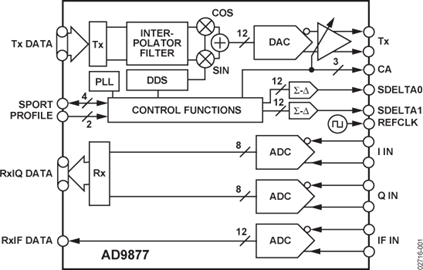

AD9877是一款单电源电缆调制解调器/机顶盒混合信号前端，内置发射路径插值滤波器、完整正交数字上变频器和发射DAC。接收路径内置12位ADC和双通道8位ADC。内部需要的所有时钟和输出系统时钟均由PLL从单晶体或时钟输入产生。

发射路径插值滤波器提供12或16倍的升采样系数，输出信号带宽高达8.4 MHz。直接数字频率合成器（DDS）可以产生最高65 MHz的载波频率，频率调谐分辨率为26位。发射DAC的分辨率为12位，能以高达232 MSPS的采样速率工作。模拟输出可以在0 dB至7.5 dB范围内调整，步进为0.5 dB，以便在输出电平需要降低时保持发射路径信噪比（SNR）性能。

12位ADC具有出色的欠采样性能，使其可提供10个以上的有效位数（ENOB），中频输入最高可达75 MHz。12位中频ADC的采样速率最高达33MHz，使其可以处理宽带信号输入。

提供两个可编程西格马-得尔塔型DAC，可用来控制可变增益放大器（VGA）或电压控制调谐器等外部元件。

该器件集成有CA端口，使主机处理器能通过MxFE串行端口(SPORT)控制AD8321/AD8323或AD8322/AD8327可编程增益放大器（PGA）电缆驱动器。

AD9877采用100引脚MQFP封装。与引脚兼容产品AD9873相比，其接收路径欠采样性能更佳，成本更低。额定温度范围为-40°C至+85°C工业温度范围。
