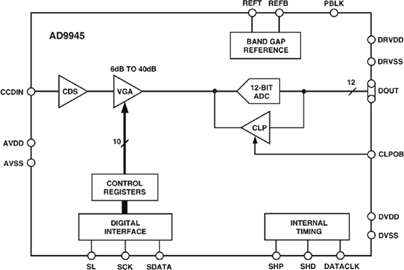

AD9945的信号链由相关双采样器(CDS)、数字控制可变增益放大器(VGA)、黑色电平箝位电路和12位模数转换器(ADC)组成。
内部寄存器通过三线式串行数字接口进行编程。可编程特性包括增益调整、黑色电平调整、输入时钟极性和节电模式。AD9945采用3 V单电源供电，功耗典型值为140 mW，并采用节省空间的32引脚LFCSP封装。
AD9945有4个内部寄存器，分别为工作寄存器、控制寄存器、暗电平钳制水平寄存器、VGA增益寄存器。4个寄存器可通过3线串行数字接口(SCK、SDATA、SL)进行编程。
介绍了AD9945高速CCD信号处理芯片，并对其工作流程进行了研究。分析了AD9945芯片内部各个驱动信号的作用及其时序关系，提出了结合FPGA运用VHDL硬件语言对该芯片的驱动信号进行编程的思想，最后通过QUARTUS II软件对程序进行时序仿真，并得到正确的仿真时序图
