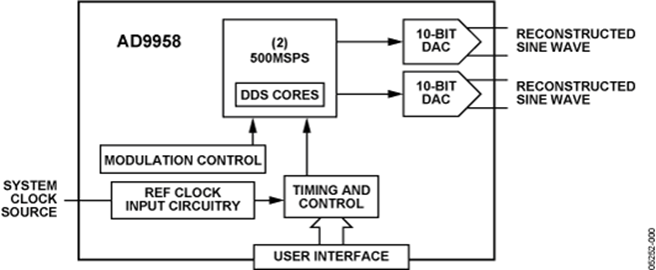

AD9958由两个直接数字频率合成器（DDS）内核构成，每个通道均可提供独立的频率、相位和幅度控制。这种灵活性可用于校正信号之间由滤波、放大等模拟处理或PCB布局失配而引起的不平衡问题。由于两个通道共享一个公共系统时钟，因此它们具有固有的同步性，支持多个设备的同步。
AD9958可以执行高达16阶的频率、相位或幅度调制（FSK、PSK、ASK）。通过将数据施加到模式引脚，可执行调制。此外，AD9958还支持线性频率、幅度或相位扫描，适合雷达、仪器仪表等应用。
AD9958的串行I/O端口可支持多种配置，提供了极大的灵活性。与ADI公司以往DDS产品中提供的SPI工作模式类似，串行I/O端口提供SPI兼容工作模式，。四个数据引脚（SDIO_0/ SDIO_1/SDIO_2/SDIO_3）对应串行I/O的四种可编程模式，从而提供了灵活性。
AD9958采用高级DDS技术，可在低功耗下提供高性能。这款器件集成了两个具有卓越宽带和窄带SFDR性能的高速10 bit DAC。每个通道均具有专用的32 bit频率调谐字、14 bit相位偏移和10 bit输出比例乘法器。
DAC输出以电源电压为参考源，必须经由电阻或AVDD中心抽头变压器连接到AVDD。每个DAC均具有各自的可编程基准源，用于实现每个通道不同的满量程电流。
当使用REFCLK作为输入，并由DAC提供输出时，这款DDS可用作高分辨率分频器。两个通道共用REFCLK输入源，REFCLK输入源可被直接驱动，或与高达最大值500 MSPS的内置REFCLK乘法器（PLL）配合使用。PLL倍增因数的可编程范围为4～20，步进为整数。REFCLK输入还具有振荡电路，可将外部晶振用作REFCLK源，晶振的频率必须在20 MHz与30 MHz之间，晶振可与REFCLK乘法器配合使用。
AD9958采用节省空间的56引脚LFCSP封装。DDS内核（AVDD和DVDD引脚）采用1.8 V电源供电。数字I/O接口（SPI）在3.3 V电压下工作，并需要将DVDD_I/O引脚（引脚49）连接至3.3 V电压。
AD9958可在-40°C～+85°C的工业温度范围内工作。
应用
引脚说明AD9958采用56脚LFCSP封装，其引脚图如图2所示，其主要引脚功能如下： SYNC_IN：同步多片AD9958的输入信号，使用时与主器件AD9958的SYNC_OUT相连； SYNC_OUT：同步多片AD9958的输出信号，使用时与从器件AD9958的SYNC_IN相连； MASTER_RESET：复位引脚，高电平有效； PWR_DWN_CTL：电源掉电控制引脚； CH0_IOUT、
【用 途】 可双路输出的DDS器件【性能 参数】 采用节省空间的56引脚LFCSP封装。DDS内核(AVDD和DVDD引脚)采用1．8 V电源供电。数字I／O接口(sPI)在3．3 V电压下工作，并需要将DVDD_I／O引脚(引脚49)连接至3．3 V电压。可在-40℃～+85℃的工业温度范围内工作。
adi公司推出两种新型四路直接数字合成(dds)器件ad9959和两路直接数字合成(dds)器件ad9958,为各种应用的系统工程师提供了两个共同信号设计的解决方案.允许单独编程多达4路同步输出,adi公司的新型四路ad9959和两路ad9958提供更好的控制,修正多个信号间不平衡,使工程师在设计系统复杂部分时能化费更小的时间和精力.对于空间受到限制的系统,ad9959和ad9958由于在单片内集
新器件允许对多达4个内部同步输出通道独立编程，其中4通道AD9959和2通道AD9958能够对多通道信号之间的不平衡提供有效的校正控制，从而能使系统工程师用相当少的时间和精力去处理这个通常很复杂的系统设计部分AD9958和AD9959由于多个DDS通道集成在一颗芯片上简化了设计过程，而无需几颗单通道DDS芯片及其外部电路，有助于减小PCB面
ADI公司新的DDS允许对多达4个内部同步输出通道独立编程，其中4通道AD9959和2通道AD9958能够对多通道信号之间的不平衡提供有效的校正控制，从而能使系统工程师用相当少的时间和精力去处理这个通常很复杂的系统设计部分
