AD9970是一款高度集成的CCD信号处理器，适用于高速数码摄像机应用。该器件由具有模数转换功能的完整模拟前端和可编程的时序驱动器组成，额定像素速率高可达65 MHz。在65 MHz下工作时，Precision Timing内核允许以240 ps的分辨率调整高速时钟。AD9970还包括一个范围缩小的LVDS接口用于数据输出。

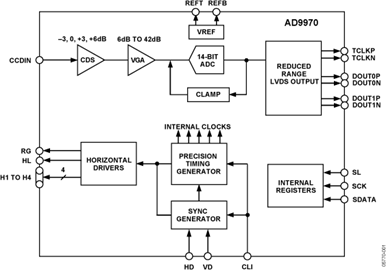

模拟前端包括黑色电平箝位、CDS、VGA和一个65 MSPS、14位ADC。时序驱动器为RG、HL和H1至H4提供高速CCD时钟驱动器。此外，可通过三线式串行接口进行编程。
AD9970采用节省空间的5 mm × 5 mm、32引脚LFCSP_VQ封装，额定工作温度范围为-25°C至+85°C。
欲了解有关AD9970的更多信息，请发送电子邮件至afe.ccd@ .com。
应用
美国模拟器件公司(ADI)日前发布一款最新14位模拟前端(AnalogFrontEnd,AFE)AD9970，扩展其适合高性能图像处理应用的AFE产品种。ADI公司还宣布佳能公司已经选择了AD9970用于其新款HDVXLH1便携式摄像机，以大众接受的价格完成高质量视频节目制作，包括商用和普通消费类用户
ADI公司推出用于高性能图像处理的模拟前端(AFE)AD9970,在信号转换性能上提高30%,时钟取样速率高达65MSPS,功耗非常低(155mW),同时板面积降低75%.这些创新的性能,功耗和尺寸对于要捕捉高清晰(HD)内容以及当今HD摄像机所寻求的先进功能是非常必要的.公司声称,Canon已选择AD9970用在该公司新的HDV XL H1摄影机,这是一种大多数消费者在价格上能接受的高质量视频
.， ADI）今日发布了一款最快的14位模拟前端（AFE）——AD9970，从而扩展了其适合高性能图象处理应用的AFE产品种类，该器件的信号转换性能提高了30%，时钟速度在高达65 MSPS（每秒百万次采样
美国模拟器件公司(ADI)日前发布了一款最快的14位模拟前端(AFE)——AD9970，从而扩展了其适合高性能图像处理应用的AFE产品种类，该器件的信号转换性能提高了30%，时钟速度在高达65MSPS
