优势和特点
- 双AFE通道
- 模拟和数字内核电源电压：1.8 V
- 串行数据输出、LVDS输出范围缩小
- 差分模拟输入
| - CDS或SHA配置（CDS旁路），增益：-3 dB、0 dB、+3 dB、+6 dB
- 6 dB至42 dB、10位可变增益放大器(VGA)
- 14位、65 MHz模数转换器(ADC)
- 具有可变电平控制功能的黑电平箝位
- Precision Timing内核：240 ps分辨率(65 MHz)
|
产品详情

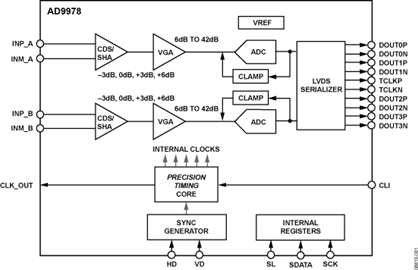

AD9978是一款高度集成的双通道CCD信号处理器，适合高速数码摄像机应用。每个通道均由带ADC转换功能的完整模拟前端组成，额定像素速率最高可达65 MHz。
Precision Timing 内核允许对相关双采样器(CDS)和采样保持放大器(SHA)时钟进行调整；工作频率为65 MHz时，时钟分辨率为240 ps。AD9978还配有一个范围缩小的低压差分信号(LVDS)接口，用于双通道数据输出。
每个模拟前端均内置黑电平箝位、CDS、VGA以及一个65 MHz、14位ADC。编程使用三线式串行接口。
AD9978采用节省空间的6 mm × 6 mm、40引脚LFCSP封装，额定工作温度范围为-25°C至+85°C。
应用
数码摄像机数码相机数码复印机多功能打印机高速工业摄像机 数据手册，Rev. SpB，9/08
