优势和特点
- 模拟与数字内核电源电压：1.8 V
- 相关双采样器(CDS)，增益为-3 dB、0 dB、+3 dB和+6 dB
- 6 dB至42 dB、10位可变增益放大器(VGA)
- 14位、65 MHz模数转换器
- 具有可变电平控制功能的黑色电平箝位
| - 完整的片内时序发生器
- Precision Timing 内核，65 MHz时分辨率为240 ps
- 片内3 V水平和RG驱动器
- 通用输出(GPO)提供快门和系统支持
- 7 mm × 7 mm, 48引脚LFCSP封装
- 内部LDO调节器电路
|
产品详情

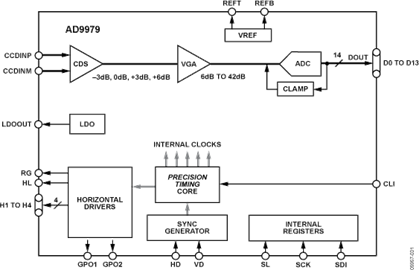

AD9979是一款高度集成的CCD信号处理器，适用于高速数码摄像机应用。该器件由具有模数转换功能的完整模拟前端和可编程的时序驱动器组成，额定像素率最高可达65 MHz。在65 MHz下工作时， Precision Timing 内核允许以大约240 ps的分辨率调整高速时钟。
模拟前端包括黑色电平箝位、CDS、VGA和一个65 MSPS、14位模数转换器(ADC)。时序驱动器为RG、HL和H1至H4提供高速CCD时钟驱动器。此外，该器件可通过三线式串行接口进行编程。
AD9979采用节省空间的7 mm × 7 mm、48引脚LFCSP封装，额定工作温度范围为-25°C至+85°C。
应用
- 专业高清电视摄像机
- 专业/高端数码相机
- 广播电视摄像机
- 高速工业相机
