ADA4077-1

4 MHz、7 nV/√Hz、低失调和漂移、高精度单通道放大器

ADA4077-1产品信息:

概览

优势和特点

  • 低失调电压:
    B级:最大值25 μV (SOIC)
    A级:最大值50 μV (SOIC)
    A级:最大值90 µV (MSOP)
  • 低失调电压漂移:
    B级:最大值0.25 μV/°C (SOIC)
    A级:最大值0.55 μV/°C (SOIC)
    A级:最大值1.2 μV/°C (MSOP)
  • 额定MSL1
  • 低输入偏置电流:
    最大值<1.0 nA
  • 低压噪声密度:
    6.9 nV/√Hz(典型值,f = 1000 Hz)
  • 共模抑制比(CMRR)、电源抑制比(PSRR)和Avo:
    >120 dB(最小值)
  • 低电源电流:
    每个放大器400 μA(典型值)
  • 宽带宽:3.9 MHz(±5 V)
  • 双电源供电:±2.5 V至±15 V
  • 单位增益稳定
  • 无相位反转

产品详情

单通道ADA4077-1、双通道 ADA4077-2 和四通道 ADA4077-4 放大器具有极低的失调电压、低漂移、低输入偏置电流、噪声和功耗。使用1000 pF以上容性负载时输出稳定,无需外部补偿。

该放大器的应用包括传感器信号调理(例如热电偶、RTD、应变计)、过程控制前端放大器和光学及无线传输系统中的精密二极管功率测量。ADA4077-1、ADA4077-2和ADA4077-4适用于线路供电的便携式仪器仪表、精密滤波器和电压或电流测量及电平设置。

不同于其它竞争对手的产品,ADA4077-1/ADA4077-2/ADA4077-4具有MSL1额定性能,符合严格的组装工艺标准,额定温度范围为-40°C至+125°C扩展工业温度范围,适合要求严苛的工作环境。

ADA4077-1和ADA4077-2采用8引脚SOIC封装(含B级)和8引脚MSOP封装(仅A级)。ADA4077-4采用14引脚TSSOP封装和14引脚SOIC封装。

应用

  • 过程控制前端放大器
  • 无线基站控制电路
  • 光纤网络控制电路
  • 仪器仪表
  • 传感器和控制元件:热电偶、RTD、应变电桥
    和分流测量
  • 精密滤波器

ADA4077-1数据手册:

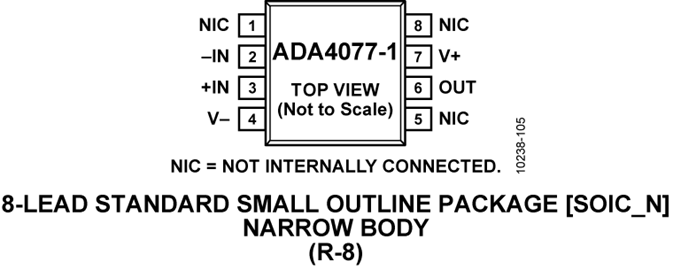

ADA4077-1引脚功能、电路图:
