ADA4091-2和 ADA4091-4 分别是双通道/四通道、微功耗、单电源、1.2 MHz带宽放大器，具有轨到轨输入与输出特性。两款器件均保证可采用+3.0 V至+30 V单电源供电以及±1.5 V至±15 V双电源供电。
ADA4091-2 / ADA4091-4都具有独特的输入级，输入电压可以安全地超过任一电源电压，而不会发生反相或闩锁；这称为过压保护(OVP)。
具体应用包括便携式电信设备、电源控制与保护，以及具有宽输出范围的传感器接口。要求采用轨到轨输入放大器的传感器包括霍尔效应传感器、压电传感器和阻性传感器。
利用轨到轨输入和输出摆幅，举例而言，设计人员可以在单电源系统中构建多级滤波器，并保持高信噪比（SNR）。
ADA4091-2/ADA4091-4的额定温度范围为-40°C至+125°C扩展工业温度范围。ADA4091-2/ADA4091-4属于ADI公司不断扩展的36 V、低功耗运算放大器系列。

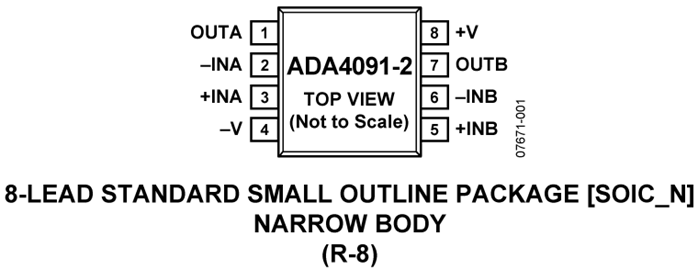

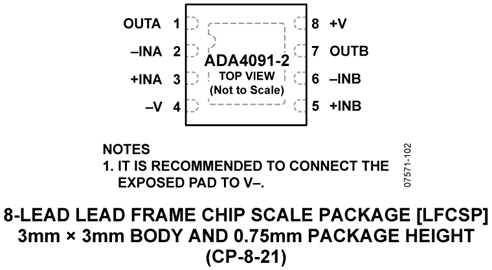

ADA4091-2提供8引脚塑封SOIC和8引脚LFCSP两种封装。ADA4091-4提供14引脚TSSOP和16引脚LFCSP表贴两种封装。
应用
ADA4091是低功耗，轨对轨输出／输入的放大器，在像是PLC之类的系统中，传感器输入放大器常常会发生暂态现象或是遭遇到可能会超出放大器供应电压的错误电压，使得放大器与／或其它电路损坏，或是会形成可能造成系统锁死或是损坏的寄生输出状态ADA4091-2把可以保护放大器免于损坏以及避免相位错误的电路整合于其中。放大器的性能经过完整的设定～其中也包括了保护电路～，对于因为外部元件之错误所造成对系统性
电路功能与优势图1所示电路采用digiPOT+系列数字电位计AD5292、双通道运算放大器ADA4091-2和基准电压源ADR512，提供一种低成本、高电压、单极性DAC。AD5292具有±1%电阻容差，因而可以与外部分压器电阻R3和R4串联，如图2和图5所示，以构建一个在缩小的输出电压范围内提供10位分辨率的游标DAC；这可
