ADA4096-2 双通道和ADA4096-4四通道运算放大器具有微功耗特性和轨到轨输入/输出范围。这些放大器的电源要求极低，保证工作电压范围为3 V至30 V，因而非常适合监控电池使用情况和控制电池充电。良好的动态性能，包括27 nV/√Hz电压噪声密度，则适合电池供电音频应用。这些器件可以处理最高200 pF的容性负载而不会发生振荡。
ADA4096-2和ADA4096-4拥有过压保护输入和二极管，允许输入电压高于或低于供电轨32 V，非常适合鲁棒的工业应用。
ADA4096-2和ADA4096-4都具有独特的输入级，输入电压可以安全地超过任一电源电压，而不会发生反相或闩锁；这称为过压保护或OVP。

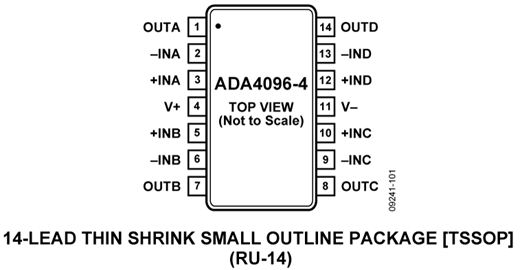

双通道ADA4096-2提供8引脚LFCSP (2 mm × 2 mm)和8引脚MSOP两种封装。ADA4096-4提供16引脚LFCSP (3 mm × 3 mm)和14引脚TSSOP两种封装。
ADA409x系列的额定温度范围为-40°C至+125°C扩展工业温度范围，属于ADI公司不断扩展的30 V、低功耗运算放大器系列。
应用
· 电池监控
· 传感器调理器
· 便携式电源控制
· 便携式仪器仪表
【用 途】 运算放大电路【性能 参数】 采用8引脚LFCSP封装和8引脚MSOP封装，采用3V至30V单电源供电，轨到轨输入和输出摆幅，微功耗：每个放大器60&mICro;A，单位增益带宽：800kHz(Vsy=30V)；550kHz(10V)；475kHz(3.0V)，低失调电压：250µV（最大值），高开环增益：1
21ic讯ADI最近推出双通道、精密微功耗运算放大器ADA4096-2，这是业界首款±30V以上集成输入过压保护(OVP)的精密运算放大器，业界领先的内部输入过压保护功能可以耐受供电轨上下32V的电压，采用ADA4096-2的设计人员可以消除或尽量减少外部OVP解决方案，以便节省产品开发时间、器件成本和电路板空间。ADA4096-2不仅消除了与外部输入OVP器件相关的不受控、且界定不清的误差源，而且，在鲁棒的单芯片设计中提供更高水平的过
(放大器 ADA4096-2 ( 过压保护 ( OVP)的精密运算放大器，业界领先的内部输入过压保护功能可以耐受供电轨上下32 V的电压，采用ADA4096-2的设计人员可以消除或尽量减少外部OVP解决方案ADA4096-2不仅消除了与外部输入OVP器件相关的不受控、且界定不清的误差源，而且，在鲁棒的单芯片设
图1所示电路使用具有过压保护功能、作为差动放大器连接的ADA4096-2运算放大器来监控高端电流。ADA4096-2具有输入过压保护功能，对于高于32 V及低于供电轨的电压，不会发生反相或闩锁。连接到SDP板的EVAL-CN0241-SDPZ评估板ADA4096-2原理示意图具有输入过压保护的高端电流检
图1所示电路使用具有过压保护功能、作为差动放大器连接的 ADA4096-2运算放大器来监控高端电流。 ADA4096-2具有输入过压保护功能，对于高于32 V及低于供电轨的电压，不会发生反相或闩锁。
图1所示电路使用具有过压保护功能、作为差动放大器连接的 ADA4096-2运算放大器来监控高端电流。 ADA4096-2具有输入过压保护功能，对于高于32 V及低于供电轨的电压，不会发生反相或闩锁。
(ADI)，全球领先的高性能信号处理解决方案供应商，最近推出双通道、精密微功耗运算放大器 ADA4096-2 ，这是业界首款30 V以上 集成输入过压保护(OVP)的精密运算放大器，业界领先的内部输入过压保护功能可以耐受供电轨上下32 V的电压，采用ADA4096-2的设计人员可以消除或尽量减少外部OVP解决方案，以便节省产品开发时间、器件成本和电路板空间
