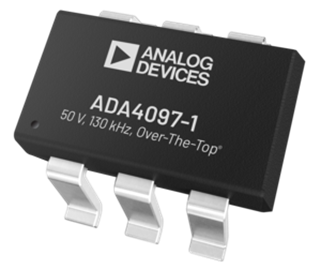

ADA4097-1是稳定可靠的精密轨到轨输入和输出运算放大器，输入电压范围为-V(S)至+V(S)及以上，在本数据手册中被称为Over-The-Top 。该器件具有<60 μV的失调电压，<0.3 nA的输入偏置电流(I(B))，可以使用3 V至50 V的单电源或分离电源供电。ADA4097-1消耗32.5 μA电源电流。
ADA4097-1 Over-The-Top输入级针对恶劣环境提供稳健的输入保护功能。输入可以承受高达80 V的差分电压，而不损坏或降低直流精度。工作共模输入电压范围为轨到轨至以上，高达70 V > -V(S)，与+V(S)电源无关。
ADA4097-1为单位增益稳定型，可以驱动要求高达20 mA的负载。该器件也可以驱动高达200 pF的容性负载。该放大器支持低功耗关断。
ADA4097-1采用标准的6引脚超薄小型晶体管(TSOT)封装。
