ADA4098-1 是一款鲁棒性好、精准、轨对轨输入/输出的运算放大器 (op amp)， 其输入工作电压范围为 -V(S) 至 +V(S) 及以上，在本数据手册中称为“Over-The-Top” 。该套件具有 <30 μV 失调电压和 <700 pA 输入偏置电流 (IB) ，可以采用 3 V 至 50 V 的单电源或分离电源供电。ADA4098-1 消耗 165 μA 电源电流。

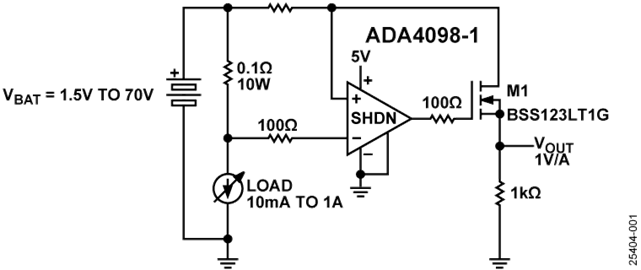

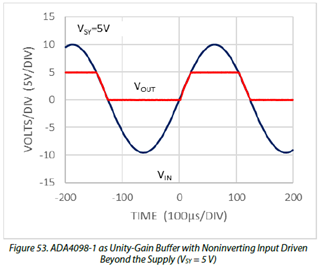

ADA4098-1 “顶级”输入级具有针对恶劣环境的强大输入保护功能特性。输入可承受高达 80 V 的差分电压，而不会破坏或降低直流精度。运行共模输入范围从轨到轨及更高扩展到高达 70 V V(S)，独立于 +V(S) 电源。
ADA4098-1 是单位增益稳定的，可以驱动高达 20 mA 的负载。该套件还可以驱动高达 200 pF 的电容性负载。该放大器具有低功耗关断功能。

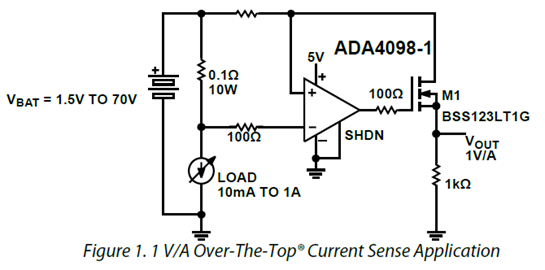

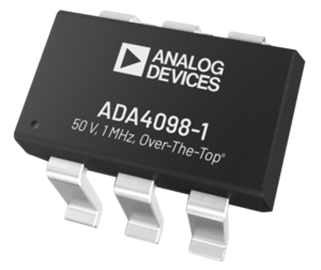

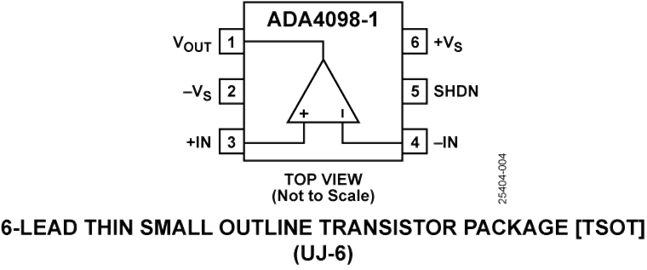

ADA4098-1 采用标准的 6 引脚、纤薄型晶体管 (TSOT) 封装。
应用
