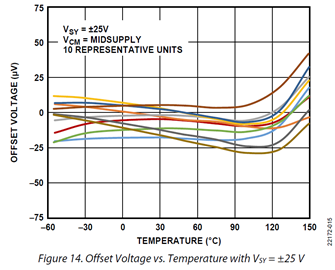

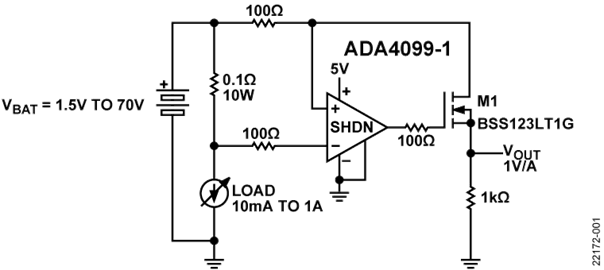

ADA4099-1 是一款鲁棒性好、精准、轨对轨输入/输出的运算放大器 (op amp)， 其输入工作电压范围为 -V(S) 至 +V(S) 及以上，在数据手册中称为“Over-The-Top” 。该套件具有以下特性： <30 μV 的失调电压，of <10 nA 的输入偏置电流 (IµB ，且可在 3.15 V 至 50 V 的单电源或分离电源下工作，ADA4099-1 吸收 1.5 mA 的静态电流。)

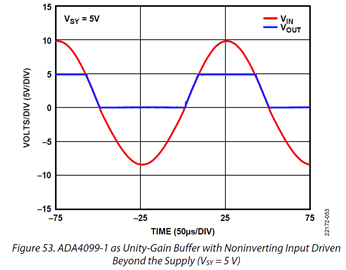

ADA4099-1“Over-The-Top”输入级具有针对恶劣环境的强大输入保护功能特性。输入可承受高达 80 V 的差分电压，而不会破坏或降低直流精度。运行输入共模范围从轨到轨扩展到高达 70 V > -V(S)，独立的 +V(S) 电源。

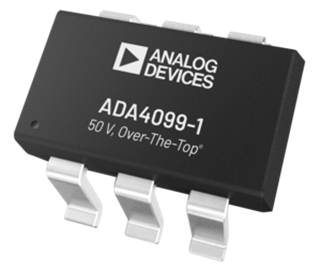

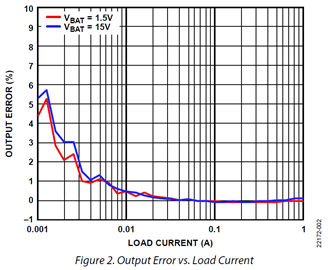

ADA4099-1 是单位增益稳定的，可以驱动高达 20 mA 的负载。该套件还可以驱动高达 100 pF 的电容性负载。该放大器具有低功耗关断功能。ADA4099-1 采用标准的 6 引脚、纤薄型晶体管 (TSOT) 封装。
