ADA4177-4 数据手册-pdf中文资料-产品介绍及应用电路

ADA4177-4产品信息：

概览

优势和特点
产品详情

优势和特点

低失调电压：60 μV（最大值、25°C、8引脚和14引脚SOIC）
低失调电压漂移：1 μV/°C（最大值、8引脚和14引脚SOIC）
低输入偏置电流：1 nA（最大值，25℃）
低压噪声密度：8 nV/√Hz（1 kHz，典型值）
大信号电压增益(AVO)：100 dB（最小值，全电源电压和工作温度范围）
支持高于或低于供电轨电压32 V的输入过压保护
集成EMI滤波器
70 dB（1000 MHz下的典型抑制）
90 dB（2400 MHz下的典型抑制）
轨到轨输出摆幅
低电源电流：每个放大器500 µA（典型值）
宽带宽
增益带宽积 (A(V) = +100)：3.5 MHz（典型值）
单位增益交越 (A(V) = +1)：3.5 MHz（典型值）
-3 dB带宽(A(V) = +1)：6 MHz（典型值）
欲了解更多特性，请参考数据手册

产品详情

ADA4177-2 ADA4177-2和ADA4177-4分别为双通道和四通道放大器，具有低失调电压（2 μV典型值）和低漂移（1 μV/°C最大值），以及低输入偏置电流、低噪声和低功耗（500 μA典型值）特性。使用1000 pF以上容性负载时输出稳定，无需外部补偿。

ADA4177-2 和ADA4177-4的输入确立了精密放大器鲁棒性的新标准，可为偏离任一电源32 V的信号提供输入保护，以及为1000 MHz时的电磁干扰(EMI)提供70 dB抑制能力。该放大器的应用包括传感器信号调理（例如热电偶、RTD、应变计）、过程控制前端放大器和光学及无线传输系统中的精密二极管功率测量。

ADA4177-2 和ADA4177-4工作温度范围为-40°C至+125°C工业温度范围。 ADA4177-2 提供8引脚SOIC和8引脚MSOP两种封装。 ADA4177-4提供14引脚TSSOP和14引脚SOIC两种封装。

应用

无线基站控制电路
光纤网络控制电路
仪器仪表
传感器和控制元件
热电偶、电阻式温度检测器(RTD)、应变计、分流测量
精密滤波器

ADA4177参考设计电路|运算放大器应用电路: ADA4177-1 单通道、ADA4177-2 双通道和 ADA4177-4 四通道放大器具有低失调电压（2 μV典型值）和低漂移（1 μV/°C最大值），低输入偏置电流、低噪声和低功耗ADA4177-1、ADA4177-2和ADA4177-4的输入确立了精密放大器鲁棒性的新标准，可为偏
ADI最近推出业界首款性能最稳定的运算放大器ADA4177-2: 　　ADI最近推出业界首款性能最稳定的运算放大器ADA4177-2，可针对偏离供电轨32 V的信号提供输入保护以及为1 GHz以上的电磁干扰（EMI）提供70 dB抑制能力。双通道、精密、低噪声、低输入运算放大器ADA4177-2能满足系统设计人员对于传感器接口放大器的设计应用要求，不仅精度、线性度特性，还有针对任务关键型过程控制、防务、航空航天、电机控制应用和多通道数据采集仪器仪表的抗环境干扰性
2SK23A-4-4: 【用　途】场效应直流/调频/甚高频管【性能参数】N沟 18V 6.3-9.9mA 0.25W 100MHz 【互换兼容】
4: 下面是 [信号发生器电路图]的电路图 4-20ma信号发生器电路制作要求：以精度0.5级为例,二线制4～模拟恒环路信号发生器执行标准：GB/T13850－1998；(1)基准要稳,４mA是对应的输入零位基准
如何理解802.11ac 4×4？: 随着日前芯片厂商Marvell发布业界首款802.11ac 4×4系统级芯片（SoC），相比之前的802.11n标准，802.11ac速度高达高达3倍！如何理解802.11ac 4×4？...
DS1631-2-2-4-3631-2-3-4: 【用　途】【性能参数】【互换兼容】
LTC3577-4: 【用　途】功率管理集成电路【性能参数】采用小外形4mmx7mm44引脚QFN封装。集成了一个 USB 兼容的线性电源通路 (PowerPath?) 管理器、一个独立电池充电器、过压保护 (OVP)、用于 10 个 LED 的驱动器、按钮接通/关断控制、3 个高效率同步降压型稳压器和两个
AX5326P-4: 【用　途】【性能参数】双列18脚封装。
AD143R-4: 【用　途】音频输出/放大管【性能参数】锗 PNP 32V 10A 30W 【互换兼容】AD133 3AD56A
AC141HK-4: 【用　途】音频输出管【性能参数】锗 PNP 50V 1.2A 0.26W 【互换兼容】AC142HK 3BX1D

AS	ACT85610	ACT4921	ACT4911	ACT4910
ACT8945A	ACT8892	ACT88760	ACT8870	ACT8865
ACT8849	ACT8847	ACT8846	ACT88430	ACT8840
ACT88329	ACT88327	ACT88326	ACT88325	ACT88321

ADA4177-4

ADA4177-4产品信息：

概览

优势和特点

产品详情

ADA4177-4数据手册：

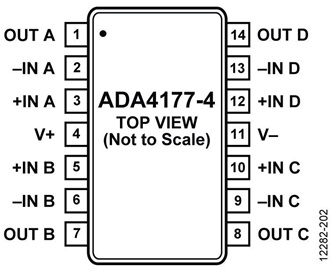

ADA4177-4引脚功能、电路图：
