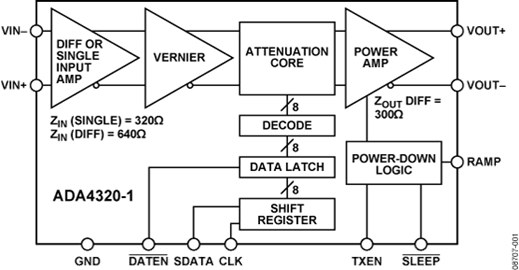

ADA4320-1是一款高功率、超低失真放大器，设计用于有线电视反向通道线路驱动。该器件具有出色的特性和技术规格，非常适合基于DOCSIS 3.0和EuroDOCSIS 3.0的应用。增益和输出级电流均通过三线式（SPI兼容）接口进行控制。一个8位串行字从4个有效电源电流预设值和60个增益码中分别选择其一。
ADA4320-1专为解决DOCSIS 3.0的高输出驱动和严格保真度要求量身定制。该器件能够在整个5 MHz至85 MHz范围内保持出色的相邻通道抑制性能，甚至包括处于最大额定输出电平的多个焊接通道。
ADA4320-1接受差分或单端输入信号。输出可通过4:1阻抗变压器驱动单端75 欧姆负载。
ADA4320-1内置一个输出驱动器级，根据增益设置按比例调整静态电流的消耗。在最大增益（32 dB）时的多通道模式下，该器件的5 V单电源消耗电流260 mA，从而可以实现多个DOCSIS 3.0上行通道所要求的高功率、超低失真性能。对于生命线E-MTA应用， ADA4320-1输出级电流可通过SPI命令来降低，从而使单通道发射的功率要求最多减少30%。在禁用发射模式下，ADA4320-1仅消耗12 mA。该器件还具有完全省电休眠模式，可将电流消耗进一步降低至12 μA（典型值）。
ADA4320-1采用符合RoHS标准的24引脚、裸露焊盘LFCSP封装，额定工作温度范围为-40°C至+85°C。
