ADA4431-1产品信息：

概览

优势和特点
产品详情

优势和特点

三阶、低通视频滤波器
1 dB平坦度带宽：6 MHz
27 MHz抑制：27 dB
低静态电流：
4.7 mA（典型值）
低掉电电流：
24 μA（典型值）
负载检测功能
SAG校正
允许在交流耦合输出中使用较小电容
低电源电压： 2.5 V至3.6 V

电荷泵
利用单正电源提供负电源电压
允许无电容输出耦合，无直流偏置
轨到轨输出
高输入与输出隔离（禁用状态下）
89 dB (1 MHz)
小尺寸封装
3 mm × 3 mm LFCSP
低封装高度：0.55 mm
宽工作温度范围：
-40℃至+85℃

产品详情

ADA4431-1是一款完全集成的视频重建滤波器，它将卓越的视频指标与低功耗以及超低待机功耗进行完美结合，使之成为便携式视频滤波应用的理想选择。ADA4431-1能够检测视频负载是否出现在输出端，当负载没有连接时即处于关断状态。

ADA4431-1采用低至2.5 V的单电源供电，同时提供要求最严苛的视频系统所需的动态范围。片上电荷泵提供虚拟负电源，可以将视频信号直流耦合，并将黑色电平设置为地电压，而同步信号则以地电压以下300 mV的电压干净地通过。

电荷泵关闭时，ADA4431-1提供直流偏置，使同步端保持在地电压以上约100 mV。此外，该器件具有SAG校正特性，允许在提供交流耦合输出的应用中使用较小的电容。

ADA4431-1采用16引脚薄型LFCSP封装，工作温度范围为-40°C至+85°C工业温度范围。

应用

便携式媒体播放器

便携式游戏机

手机

数码相机

便携式DVD播放机

便携式摄像机

数据手册, Rev. 0, 8/07

ADI为多媒体设备提供业界最低功耗的视频滤: 美国模拟器件公司(ADI)日前推出业界功耗最低的标准定义视频滤波器与驱动器ADA4431-1，具有电荷泵与自动负载检测特性。关于ADA4431-1具有自动负载检测功能的ADA4431-1视频滤波器与驱动器，是业界功耗最低的滤波器，可以用于便携式DVD与游戏平台、手机、数码相机以及其他移动多媒体设备(为电视机驱动直流耦合标准清晰度视频信号
ADI推出具有负载检测特性的视频滤波器与缓: 业界功耗最低的标准定义视频滤波器与驱动器，具有电荷泵与自动负载检测特性ada4431-1是业界最小的视频滤波器，用于驱动从便携式多媒体设备到电视机的复合视频，是第一个内置电荷泵与负载探测特性的视频滤关于ada4431-1具有自动负载检测功能的ada4431-1视频滤波器与驱动器，是业界功耗最低的滤波器，可以用于便携式dvd与游戏平台、手机、数码相机以及其他移动多媒体设备（为电视机驱动直流耦合标准清晰度视频信号
ADI推出业界功耗最低视频滤波器与驱动器A: 　 ADA4431-1是业界最小的视频滤波器，用于驱动从便携式多媒体设备到电视机的复合视频，是第一个内置电荷泵与负载探测特性的视频滤。.关于ADA4431-1 　　具有自动负载检测功能的ADA4431-1视频滤波器与驱动器，是业界功耗最低的滤波器，可以用于便携式DVD与游戏平台、手机、数码相机以及其他移动多媒体设备（为电视机驱动直流耦合标准清晰度视频信号
ADI推出业界功耗最低视频滤波器与驱动器ADA4431-1: ADA4431-1是业界最小的视频滤波器，用于驱动从便携式多媒体设备到电视机的复合视频，是第一个内置电荷泵与负载探测特性的视频滤。.关于ADA4431-1具有自动负载检测功能的ADA4431-1视频滤波器与驱动器，是业界功耗最低的滤波器，可以用于便携式DVD与游戏平台、手机、数码相机以及其他移动多媒体设备（为电视机驱动直流耦合标准清晰度视频信号
业界功耗最低的标准定义视频滤波器与驱动器ADA4431-1: ADA4431-1是业界最小的视频滤波器，用于驱动从便携式多媒体设备到电视机的复合视频，是第一个内置电荷泵与负载探测特性的视频滤。关于ADA4431-1 具有自动负载检测功能的ADA4431-1视频滤波器与驱动器，是业界功耗最低的滤波器，可以用于便携式DVD与游戏平台、手机、数码相机以及其他移动多媒体设备（为电视机驱动直流耦合标准清晰度视频信号
ADI视频滤波器具电荷泵与自动负载检测特性: 美国模拟器件公司(ADI)日前推出业界功耗最低的标准定义视频滤波器与驱动器ADA4431-1，具有电荷泵与自动负载检测特性。关于ADA4431-1 　　具有自动负载检测功能的ADA4431-1视频滤波器与驱动器，是业界功耗最低的滤波器，可以用于便携式DVD与游戏平台、手机、数码相机以及其他移动多媒体设备(为电视机驱动直流耦合标准清晰度视频信号
ADI视频滤波器具自动负载检测特性: 美国模拟器件公司(ADI)日前推出业界功耗最低的标准定义视频滤波器与驱动器失真比相近产品低10dB">驱动器ADA4431-1，具有电荷泵与自动负载检测特性。关于ADA4431-1 具有自动负载检测功能的ADA4431-1视频滤波器与驱动器，是业界功耗最低的滤波器，可以用于便携式DVD与游戏平台、手机、数码相机以及其他移动多媒体设备(为电视机驱动直流耦合标准清晰度视频信号
ADI为多媒体设备提供业界最低功耗的视频滤波器和驱动器: 美国模拟器件公司(ADI)日前推出业界功耗最低的标准定义视频滤波器与驱动器ADA4431-1，具有电荷泵与自动负载检测特性。关于ADA4431-1具有自动负载检测功能的ADA4431-1视频滤波器与驱动器，是业界功耗最低的滤波器，可以用于便携式DVD与游戏平台、手机、数码相机以及其他移动多媒体设备(为电视机驱动直流耦合标准清晰度视频信号
ADI推出具有负载检测特性的视频滤波器与缓冲器ADA4431-1: 业界功耗最低的标准定义视频滤波器与驱动器，具有电荷泵与自动负载检测特性ada4431-1是业界最小的视频滤波器，用于驱动从便携式多媒体设备到电视机的复合视频，是第一个内置电荷泵与负载探测特性的视频滤。.关于ada4431-1具有自动负载检测功能的ada4431-1视频滤波器与驱动器，是业界功耗最低的滤波器，可以用于便携式dvd与游戏平台、手机、数码相机以及其他移动多媒体设备（为电视机驱动直流耦合标准清晰度视频信号
ADI推出功耗最低自动负载检测的视频滤波器: 具有自动负载检测功能的ADA4431-1视频滤波器与驱动器，是业界功耗最低的滤波器，可以用于便携式DVD与游戏平台、手机、数码相机以及其他移动多媒体设备（为电视机驱动直流耦合标准清晰度视频信号ADA4431

AS	ACT85610	ACT4921	ACT4911	ACT4910
ACT8945A	ACT8892	ACT88760	ACT8870	ACT8865
ACT8849	ACT8847	ACT8846	ACT88430	ACT8840
ACT88329	ACT88327	ACT88326	ACT88325	ACT88321

ADA4431-1

ADA4431-1产品信息：

概览

优势和特点

产品详情

ADA4431-1数据手册：

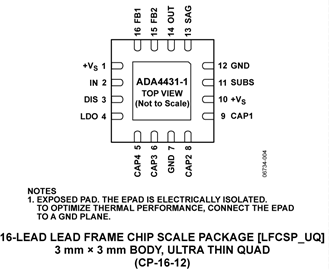

ADA4431-1引脚功能、电路图：
