ADA4522-1 / ADA4522-2 / ADA4522-4分别为单通道/双通道/四通道、零漂移、低噪声、低功耗、具有接地检测输入和轨到轨输出的运算放大器,并针对随时间、温度和电压条件变化的总精度进行了优化。这些器件具有宽工作电压和温度范围、高开环增益、极低直流和交流误差,因而非常适合在各种应用中放大极小的输入信号并精确再现较大的信号。

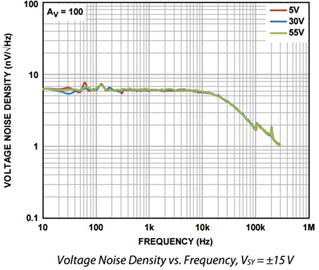

ADA4522-1 / ADA4522-2 / ADA4522-4在电源电压为5.0 V、30 V和55 V时具有额定性能。这些器件的工作电压范围为4.5 V至55 V,是采用5 V、10 V、12 V、30 V单端电源或更高单电源应用以及采用±2.5 V、±5 V和±15 V双电源应用的理想选择。ADA4522-1 / ADA4522-2 / ADA4522-4利用片内滤波实现较高的抗电磁干扰(EMI)能力。
ADA4522-1/ADA4522-2/ADA4522-4的额定温度范围为-40°C至+125°C扩展工业温度范围,采用8引脚MSOP和SOIC、14引脚SOIC和TSSOP封装。
应用Analog Devices, Inc.最近发布全新系列高电压、低噪声、零漂移精密运算放大器的首款器件ADA4522-2,该系列产品片上集成电磁干扰(EMI)滤波能力,无需校准电路,从而降低系统噪声、成本双通道运算放大器ADA4522-2工作电源电压范围为4.5 V至55 V,噪声性能比最接近的竞争产品高出至少35%。新器件兼具精密运算放大器的易用性,以及零漂移运算
