ADA4528-1/ ADA4528-2 均为超低噪声、零漂移运算放大器，具有轨到轨输入和输出摆幅。失调电压为2.5 µV，失调电压漂移为0.015 μV/°C，噪声为97 µV p-p（0.1 Hz至10 Hz，AV = +100），因而ADA4528-1/ADA4528-2非常适合不容许存在误差源的应用。
ADA4528-1/ADA4528-2具有2.2 V至5.5 V的宽工作电源电压范围、高增益、出色的CMRR和PSRR特性，是要求低电平信号精密放大应用的理想之选，如位置和压力传感器、应变计、医疗仪器等。

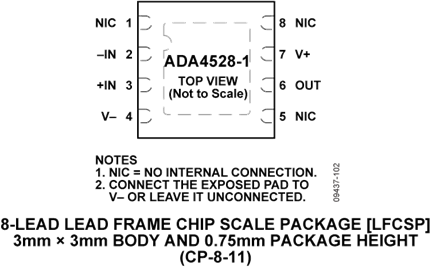

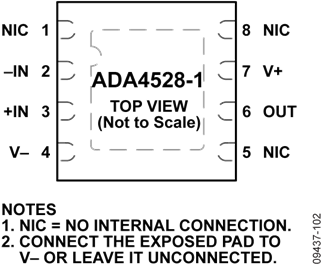

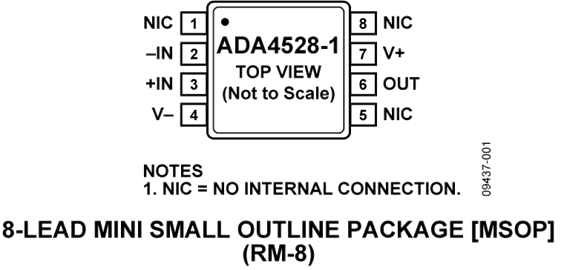

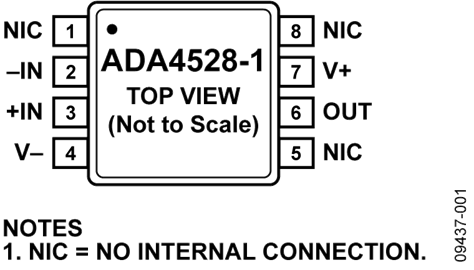

ADA4528-1/ADA4528-2的额定温度范围为-40°C至+125°C扩展工业温度范围。ADA4528-1提供8引脚MSOP和8引脚LFCSP两种封装。ADA4528-2采用8引脚MSOP封装。
欲了解有关ADA4528-1/ADA4528-2的更多信息，请参考应用笔记AN-1114：最低噪声零漂移放大器具有5.6 nV/√Hz电压噪声密度。
应用
【用 途】 零漂移运算放大电路【性能 参数】 采用8引脚MSOP封装，单电源供电：2.2V至5.5V，双电源供电：±1.1V至±2.75V，超低失调电压：2.5μV（最大值），超低失调电压漂移：0.015μV/°C（最大值），超低噪声：5.3nV/@Hz(f=1kHz)，开环电压增益：140dB（最小值），共模抑制比
ADI最近推出业界最低噪声的零漂移运算放大器 ADA4528。 零漂移运算放大器 ADA4528 针对仪器仪表和医疗应用而设计，精度不随时间和温度而变化，且无需系统校准。在0.1 Hz 至10 Hz 范围，突破性的设计实现了 99 nVp-p 的超低积分电压噪声，这意味着与最接近的竞争放大器相比，ADA4528 的电压噪声低26%，功耗低40%。
ADI最近推出业界最低噪声的零漂移运算放大器ADA4528。零漂移运算放大器ADA4528针对仪器仪表和医疗应用而设计，精度不随时间和温度而变化，且无需系统校准。在0.1Hz至10Hz范围，突破性的设计实现了99nVp-p的超低积分电压噪声，这意味着与最接近的竞争放大器相比，ADA4528的电压噪声低26%，功耗低40%。
(ADI)推出业界最低噪声的零漂移运算放大器ADA4528零漂移运算放大器ADA4528针对仪器仪表和医疗应用而设计，精度不随时间和温度而变化，且无需系统校准。在0.1Hz至10Hz范围，突破性的设计实现了99nVp-p的超低积分电压噪声，这意味着与最接近的竞争放大器相比，ADA4528的电压噪声低26%，功耗低40%。
北京2011年4月20日电 /美通社亚洲/ -- Analog Devices, Inc.( ) (ADI)，全球领先的高性能信号处理解决方案供应商及放大器技术领先者，最近推出业界 ADA4528(运算放大器 ADA4528 针对仪器仪表和医疗应用而设计，精度不随时间和温度而变化，且无需系统校准。在0.1 Hz 至10 Hz 范围，突破性的设计实现了 99 nVp-p的超低积分电压
电路功能与优势 图1所示电路是一个精密电子秤信号调理系统，它使用一个低功耗缓冲式24位Σ-Δ型ADC AD7791和两个外部零漂移放大器ADA4528-1 。
