ADA4530-1

微微安输入偏置电流静电计放大器

ADA4530-1产品信息:

概览

优势和特点

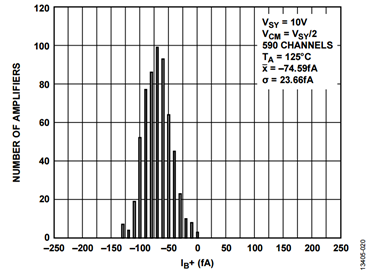

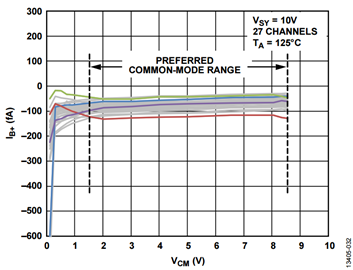

  • 低输入偏置电流
    • 最大值:±20 fA(TA = 25°C,在产品测试中保证)
    • ±20 fA maximum at -40°C < TA < +85°C
    • 最大值:±250 fA(-40°C < TA < +125°C,在产品测试中保证)
  • 低失调电压: 最大值:50 μV(在额定CMRR范围内)
  • 失调漂移: 0.13 μV/°C(典型值),0.5 μV/°C(最大值)
  • 集成防护缓冲区具有100 μV最大失调
  • 低噪声: 14 nV/√Hz (10 kHz)
  • 宽带宽: 2 MHz单位增益交越
  • 电源电压: 4.5 V至16 V(±2.25 V至±8 V)
  • 工作温度: -40℃至+125℃

产品详情

ADA4530-1是一款fA (10(-15) A)级输入偏置电流运算放大器,可用作集成了防护缓冲器的静电计。 它具有4.5 V至16 V的工作电压范围,使其能够在传统的5 V 和 10 V单电源系统以及±2.5 V和±5 V双电源系统中工作。

它具有超低输入偏置电流,在温度范围进行产品测试以确保器件满足用户系统中的性能目标。. 集成式防护缓冲器用于隔离印刷电路板(PCB)中的输入引脚泄漏,可减少电路板上的器件数量并简化系统设计。 ADA4530-1采用工业标准8引脚SOIC表贴封装,独特的引脚排列经过优化可防止敏感输入引脚、电源和输出引脚之间的信号耦合,同时简化保护环走线布线。

ADA4530-1还具有需要低泄漏应用所需的低失调电压、低失调偏移、低电压和电流噪声特性。 为使该系统的动态范围达到较大,ADA4530-1具有轨到轨输出级,在10 k欧姆负载下,通常可驱动至供电轨30 mV以内。

ADA4530-1的额定温度范围为-40°C至+125°C工业温度范围,提供8引脚SOIC封装。

应用

  • 实验室和分析仪器: 分光光度计、色谱仪、质谱仪、恒电位和恒电流库仑法
  • 仪器仪表: 皮安计、库仑计
  • 用于光电二极管、电离室和工作电极测量的跨阻放大器
  • 用于化学传感器和电容传感器的高阻抗缓冲

,

ADA4530-1是一款fA (10(-15) A)级输入偏置电流运算放大器,可用作集成了防护缓冲器的静电计。 它具有4.5 V至16 V的工作电压范围,使其能够在传统的5 V 和 10 V单电源系统以及±2.5 V和±5 V双电源系统中工作。

它具有超低输入偏置电流,在温度范围进行产品测试以确保器件满足用户系统中的性能目标。. 集成

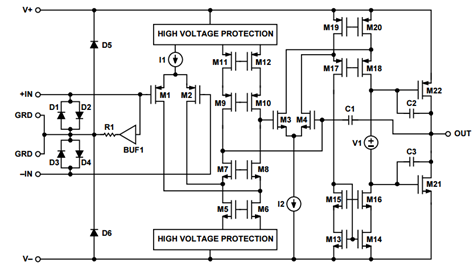

ADA4530-1引脚功能、电路图:
