ADA4622-1/ ADA4622-2 均为新一代AD820和AD822单电源、轨到轨输出(RRO)、精密结型场效应晶体管(JFET)输入运算放大器。ADA4622-1/ADA4622-2包括许多使其成为理想升级版本的改进，且灵活性和易用性不受影响，这使AD820和AD822非常适合各种应用。
输入电压范围包括负电源，输出摆幅为轨到轨。输入EMI滤波器可在开关噪声源非常靠近时提高信号鲁棒性。
带宽和压摆率得到提高，输出驱动增强，建立时间性能得到改进，使这些器件能够驱动现代单端逐次逼近(SAR)型模数转换器(ADC)。
电压噪声更低；在保证电流电源与AD820和AD822相同的前提下，宽带噪声降低25%，1/f噪声降低一半。ADA4622-1/ADA4622-2相比AD820和AD822直流精度有改善，失调降低一半，并且ADA4622-1/ADA4622-2增加了最大温漂的规格。共模抑制比(CMRR)优于AD820和AD822，使得ADA4622-1/ADA4622-2更适合用于同相增益和差动放大器配置。

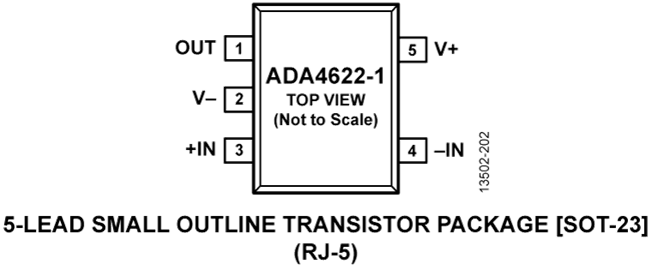

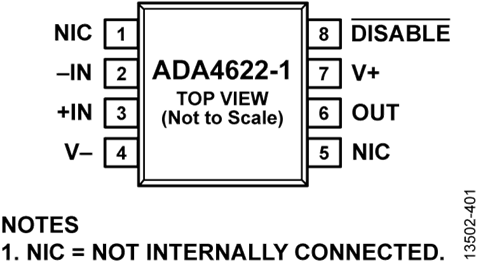

ADA4622-1/ADA4622-2的额定工作温度范围为-40°C至+125°C，工作电压范围为5 V至30 V，额定工作电压为+5 V、±5 V和±15 V。ADA4622-1分别采用5引脚SOT-23和8引脚LFCSP封装，ADA4622-2分别采用8引脚SOIC、8引脚MSOP及8引脚LFCSP封装。
