ADA4622-4 数据手册-pdf中文资料-产品介绍及应用电路

ADA4622-4产品信息：

概览

优势和特点
产品详情

优势和特点

AD820/AD822/AD824 的下一代产品
宽增益带宽产品：8 MHz（典型值）
高压摆率
- 23 V/µs 典型值，低到高
- -18V/µs 典型值（高到低）
低输入偏置电流：T(A) = 25°C 时为最大值 ±10 pA
低失调电压
- A 级：T(A) = 25°C 时为最大值 ±0.8 mV
- B 级：T(A) = 25°C 时为最大值 ±0.35 mV
低失调电压漂移
- A 级：±2 µV/°C（典型值），±15 µV/°C（最大值）
- B 级：±2 µV/°C（典型值），±5 µV/°C（最大值）
输入电压范围包括 Pin V-
轨到轨输出
电磁干扰抑制比 (EMIRR)
- f = 1000 MHz 和 f = 2400 MHz 时为 90 dB（典型值）
行业标准封装和引脚排列

产品详情

ADA4622-1 / ADA4622-2 /ADA4622-4均为单电源、轨到轨输出(RRO)、精密结型场效应晶体管(JFET)输入运算放大器 AD820 / AD822 / AD824 的新一代产品。ADA4622-1/ADA4622-2/ADA4622-4包括许多使其成为理想升级版本的改进，且灵活性和易用性不受影响，这使AD820/AD822/AD824非常适合各种应用。

输入电压范围包括负电源，输出摆幅为轨到轨。输入EMI滤波器可在开关噪声源非常靠近时提高信号鲁棒性。

带宽和压摆率得到提高，输出驱动增强，建立时间性能得到改进，使这些器件能够驱动现代单端逐次逼近型寄存器(SAR)模数转换器(ADC)。

在保证电流电源与AD820/AD822/AD824相同的前提下，其电压噪声更低；宽带噪声降低25%，1/f噪声降低一半。ADA4622-1/ADA4622-2/ADA4622-4相比AD820/AD822/AD824直流精度有改善，失调降低一半，且ADA4622-1/ADA4622-2/ADA4622-4增加了最大热漂移的规格。共模抑制比(CMRR)优于AD820/AD822/AD824，使得ADA4622-1/ADA4622-2/ADA4622-4更适合用于同相增益和差动放大器配置。

ADA4622-1/ADA4622-2/ADA4622-4的额定工作温度范围为-40℃至+125℃扩展工业温度范围，在额定电压为+5 V、±5 V和±15 V时，采用5 V至30 V电源供电。ADA4622-1提供5引脚SOT-23和8引脚LFCSP两种封装。ADA4622-2提供8引脚SOIC、8引脚MSOP和8引脚LFCSP三种封装。ADA4622-4提供14引脚SOIC和16引脚、4 × 4 mm LFCSP两种封装。

应用

高输出阻抗传感器接口
光电二极管传感器接口
跨阻放大器
ADC驱动器
精密滤波器和信号调理

2SK23A-4-4: 【用　途】场效应直流/调频/甚高频管【性能参数】N沟 18V 6.3-9.9mA 0.25W 100MHz 【互换兼容】
4: 下面是 [信号发生器电路图]的电路图 4-20ma信号发生器电路制作要求：以精度0.5级为例,二线制4～模拟恒环路信号发生器执行标准：GB/T13850－1998；(1)基准要稳,４mA是对应的输入零位基准
如何理解802.11ac 4×4？: 随着日前芯片厂商Marvell发布业界首款802.11ac 4×4系统级芯片（SoC），相比之前的802.11n标准，802.11ac速度高达高达3倍！如何理解802.11ac 4×4？...
DS1631-2-2-4-3631-2-3-4: 【用　途】【性能参数】【互换兼容】
LTC3577-4: 【用　途】功率管理集成电路【性能参数】采用小外形4mmx7mm44引脚QFN封装。集成了一个 USB 兼容的线性电源通路 (PowerPath?) 管理器、一个独立电池充电器、过压保护 (OVP)、用于 10 个 LED 的驱动器、按钮接通/关断控制、3 个高效率同步降压型稳压器和两个
AX5326P-4: 【用　途】【性能参数】双列18脚封装。
AD143R-4: 【用　途】音频输出/放大管【性能参数】锗 PNP 32V 10A 30W 【互换兼容】AD133 3AD56A
AC141HK-4: 【用　途】音频输出管【性能参数】锗 PNP 50V 1.2A 0.26W 【互换兼容】AC142HK 3BX1D
AC139-4: 【用　途】音频输出管【性能参数】锗 PNP 32V 1A 1W β=40～100 【互换兼容】AC128 3AK32
MMJ-4: 【用　途】十进制计数器【性能参数】2-10进制可预置计数器,金属-氧化物-半导体型P沟道MOS,电源电压=(0)12～-24(12)V。

AS	ACT85610	ACT4921	ACT4911	ACT4910
ACT8945A	ACT8892	ACT88760	ACT8870	ACT8865
ACT8849	ACT8847	ACT8846	ACT88430	ACT8840
ACT88329	ACT88327	ACT88326	ACT88325	ACT88321

ADA4622-4

ADA4622-4产品信息：

概览

优势和特点

产品详情

ADA4622-4数据手册：

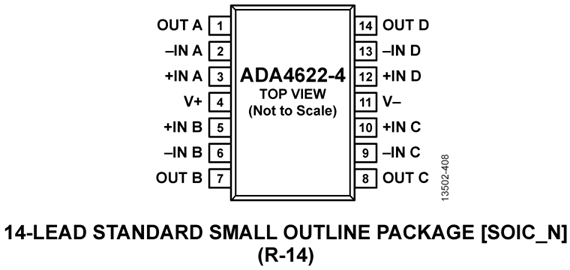

ADA4622-4引脚功能、电路图：
