ADA4700-1针对同时需要交流和直流精密性能的应用而设计，适合各类应用，包括高压测试设备和仪器、高压调节器和功率放大器、电源控制和保护，同时可用作具有宽输出范围传感器的放大器或缓冲器。它极为适合高强度LED测试应用，具有高度精确的电压和电流反馈以及前置驱动器，针对待测LED串可提供精确的电压和/或电流源激励。

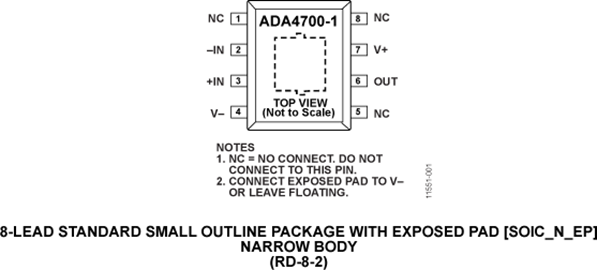

ADA4700-1的额定温度范围为-40°C至+85°C工业温度范围，具有超过145°C结温下热调节和集成限流功能。ADA4700-1提供散热增强型8引脚SOIC封装，带裸露焊盘。
