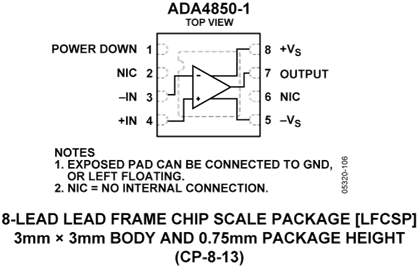

ADA4850-1/ ADA4850-2 均为低成本、高速、电压反馈型、轨到轨输出运算放大器，具有超低功耗省电功能。虽然这些器件成本较低，但仍能够提供出色的整体性能和丰富多样的功能。175 MHz的-3 dB带宽和220 V/μs压摆率使这些放大器非常适合许多通用高速应用。
ADA4850-1/ADA4850-2设计采用2.7 V至6 V电源供电，每个放大器的电源电流为2.4 mA。在省电模式下，电源电流低于150 nA，非常适合电池供电的应用。
ADA4850-1/ADA4850-2系列具有单电源供电能力，输入信号可扩展至负供电轨以下200 mV、正供电轨的2.2 V范围内。放大器的输出摆幅可达任一供电轨的80 mV范围内。
低成本、出色的差分增益(0.12%)和差分相位(0.09°)以及14 MHz的0.1 dB平坦度，使这些放大器非常适合视频应用。
ADA4850-1/ADA4850-2的设计工作温度范围为-40°C至+125°C扩展温度范围。
