ADA4851系列设计采用+3 V至±5 V电源供电。这些器件具有单电源供电能力,输入信号可扩展至负供电轨以下200 mV、正供电轨的2.2 V范围内。放大器的输出摆幅可达任一供电轨的60 mV范围内。
低成本、出色的差分增益(0.08%)和差分相位(0.09°)以及11 MHz的0.1 dB平坦度,使这些放大器非常适合消费电子视频应用。
ADA4851系列可以在扩展温度范围(-40°C至+125°C)内工作。ADA4851-4W和ADA4851-2W为汽车应用级产品,已通过AEC-Q100认证,可以在-40°C至+125°C范围内工作。更多详情参见“汽车产品”部分。
应用
数据手册, Rev. G, 9/09

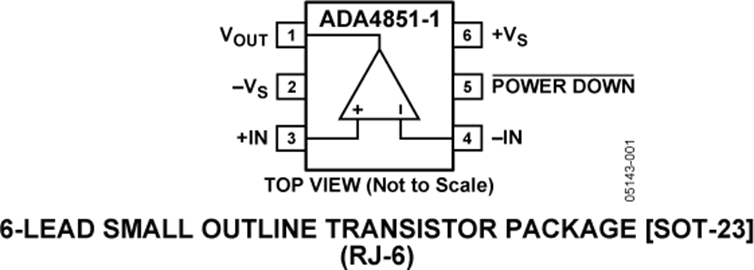

美国模拟器件公司最新推出ADA4851-1 (单运放), ADA4851-2 (双运放) 和 ADA4851-4 (四运放)一系列电压反馈R-R输出运算放大器。ADA4851-x系列由于提供高速、R-R输出和低功耗特
adi公司近日推出运算放大器系列产品ada4851-x,可提供多种性能优势,如高速、轨到轨输出、卓越的差动增益和相位特性。ada4851-1(单个)、ada4851-2(两个)和ada4851-4(四个)电压反馈轨到轨输出运算放大器适用于大量消耗装置应用,包括标准定义tv、有线机顶盒、以及其它类似于个人录像机、便携式媒体播放器和自动电信业务机等新兴应用
1 电路功能与优势本文所述电路如图1所示,它可提供一种低成本、低功耗、单极性、差分接收器。输入的视频信号首先由ADA4851-1处理,然后由视频解码器ADV7180 转换为数字量。ADA4851系列放大器和 ADV7180 视频解码器均已通过AECQ100认证,二者均为汽车应用的理想产品。这些放大
电路功能与优势本文所述电路如图1所示,它可提供一种低成本、低功耗、单极性、差分接收器。输入的视频信号首先由ADA4851-1处理,然后由视频解码器ADV7180转换为数字量。ADA4851系列放大器和ADV7180视频解码器均已通过AECQ100认证,二者均为汽车应用的理想产品。这些放大器具有低功耗、低成本、高速和快速建立特性,特别适
