ADA4851-2

低成本、高速、轨到轨输出运算放大器(双通道)

ADA4851-2产品信息:

概览

优势和特点

  • 高速
    -3 dB带宽:130 MHz
    压摆率:375 V/µs
    0.1%建立时间:55 ns
  • 出色的视频特性
    0.1 dB平坦度:11 MHz
    差分增益:0.08%
    差分相位:0.09°
  • 额定电源电压:+3 V、+5 V和±5 V
  • 轨到轨输出
    输出摆幅达到任一供电轨60 mV范围内
  • 低失调电压:0.6 mV
  • 宽电源电压范围:2.7 V至12 V
  • 低功耗:每个放大器2.5 mA
  • 省电模式
  • 提供节省空间的封装:
    6引脚SOT-23、8引脚MSOP和14引脚TSSOP
  • 通过AEC-Q100认证(ADA4851-2W和ADA4851-4W)

产品详情

ADA4851-1(单通道)、ADA4851-2(双通道)和ADA4851-4(四通道)均为低成本、高速、电压反馈型、轨到轨输出运算放大器。虽然这些器件成本较低,但仍能够提供出色的整体性能和丰富多样的功能。130 MHz的-3 dB带宽和高压摆率使这些放大器非常适合许多通用高速应用。

ADA4851系列设计采用+3 V至±5 V电源供电。这些器件具有单电源供电能力,输入信号可扩展至负供电轨以下200 mV、正供电轨的2.2 V范围内。放大器的输出摆幅可达任一供电轨的60 mV范围内。

低成本、出色的差分增益(0.08%)和差分相位(0.09°)以及11 MHz的0.1 dB平坦度,使这些放大器非常适合消费电子视频应用。

ADA4851系列可以在扩展温度范围(-40°C至+125°C)内工作。ADA4851-4W和ADA4851-2W为汽车应用级产品,已通过AEC-Q100认证,可以在-40°C至+125°C范围内工作。更多详情参见“汽车产品”部分。

应用
  • 车载信息娱乐系统
  • 汽车驾驶员辅助系统
  • 消费电子视频设备
  • 专业视频设备
  • 视频切换器
  • 有源滤波器
  • 时钟缓冲器

ADA4851-2数据手册:

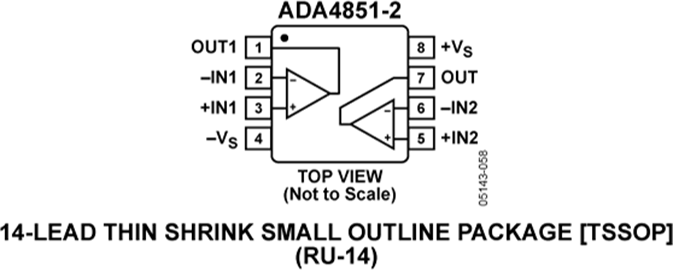

ADA4851-2引脚功能、电路图:

ADI公司最新推出的放大器系列

美国模拟器件公司最新推出ADA4851-1 (单运放), ADA4851-2 (双运放) 和 ADA4851-4 (四运放)一系列电压反馈R-R输出运算放大器。ADA4851-x系列由于提供高速、R-R输出和低功耗特

ADI推出低成本运算放大器

adi公司近日推出运算放大器系列产品ada4851-x,可提供多种性能优势,如高速、轨到轨输出、卓越的差动增益和相位特性。ada4851-1(单个)、ada4851-2(两个)和ada4851-4(四个)电压反馈轨到轨输出运算放大器适用于大量消耗装置应用,包括标准定义tv、有线机顶盒、以及其它类似于个人录像机、便携式媒体播放器和自动电信业务机等新兴应用

一种低成本、低功耗、单极性差分接收器的设计_模拟技术

输入的视频信号首先由ADA4851-1处理,然后由视频解码器ADV7180 转换为数字量。该电路可消除输入视频信号的地电位差所引起的共模噪声和相位噪声,非常适合汽车信息娱乐与视觉安全系统使用。ADA4851系列放大器和 ADV7180 视频解码器均已通过AECQ100认证,二者均为汽车应用的理想产品。这些放大

采用ADA4851放大器和 ADV7180 视频解码器的低成本差分视频接收器

输入的视频信号首先由ADA4851-1处理,然后由视频解码器ADV7180转换为数字量。该电路可消除输入视频信号的地电位差所引起的共模噪声和相位噪声,非常适合汽车信息娱乐与视觉安全系统使用。ADA4851系列放大器和ADV7180视频解码器均已通过AECQ100认证,二者均为汽车应用的理想产品。这些放大器具有低功耗、低成本、高速和快速建立特性,特别适
