ADA4853-1/ADA4853-2/ADA4853-3均为低功耗、低成本、高速、轨到轨输出运算放大器，具有超低功耗禁用功能，非常适合便携式消费电子设备使用。虽然这些器件成本较低，但仍能够提供出色的整体性能和丰富多样的功能。100 MHz的-3 dB带宽和120 V/μs压摆率使这些放大器非常适合许多通用高速应用。
ADA4853-1/ADA4853-2/ADA4853-3电压反馈型运算放大器设计采用2.65 V至5 V电源供电，每个放大器的电源电流仅为1.4 mA。此外还具有省电模式，可将电源电流降至1.5 μA（最大值）以下，从而进一步降低功耗，因此这些放大器是电池供电应用的理想选择。
ADA4853-1/ADA4853-2/ADA4853-3具有单电源供电能力，输入信号可扩展至负供电轨以下200 mV、正供电轨的1.2 V范围内。放大器的输出摆幅可达任一供电轨的200 mV范围内。
低成本、出色的差分增益(0.2%)和差分相位(0.10°)以及22 MHz的0.5 dB平坦度，使这些放大器非常适合视频应用。

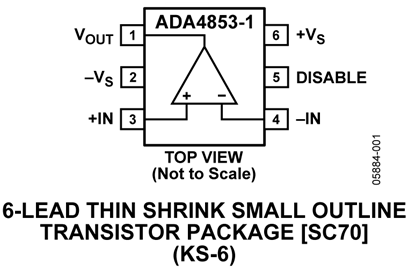

ADA4853-1提供6引脚SC70封装，ADA4853-2提供16引脚LFCSP_VQ封装，ADA4853-3提供16引脚LFCSP_VQ和14引脚TSSOP两种封装。ADA4853-1的温度范围为-40°C至+85°C，ADA4853-2/ADA4853-3的温度范围则为-40°C至+105°C。
应用数据手册, Rev. C, 10/07
