ADA4891-1（单通道）、ADA4891-2（双通道）、ADA4891-3（三通道）和ADA4891-4（四通道）均为CMOS、高速、高性能、低成本放大器，具有单电源供电能力，输入电压范围可扩展至负供电轨300 mV以下。
尽管ADA4891系列成本较低，不过却能提供高性能和丰富多样的功能。轨到轨输出级使输出摆幅可以达到各供电轨50 mV以内，以提供最大的动态范围。
ADA4891系列放大器非常适合成像应用，例如消费类视频设备、CCD缓冲器和接触式图像传感器/缓冲器等。低失真和快速建立时间则使这些器件成为有源滤波器应用的理想选择。
ADA4891-1/ADA4891-2/ADA4891-3/ADA4891-4提供多种封装。
ADA4891-1提供8引脚SOIC和5引脚SOT-23两种封装。
ADA4891-2提供8引脚SOIC和8引脚MSOP两种封装。

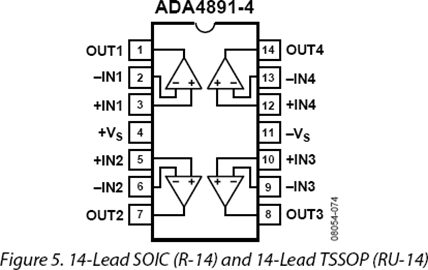

ADA4891-3和ADA4891-4提供14引脚SOIC和14引脚TSSOP两种封装。
额定工作温度范围为-40°C至+125°C的扩展温度范围。
ada4891放大器系列将满足价格敏感型中国客户对业界一流的性能、质量以及技术支持的需求。analog devices针对中国市场发布全新的低成本、高速 cmos 运算放大器 ada489系列。与其它供应商提供的产品相比，ada4891系列能够帮助设计师以更低的成本和更低的功耗实现同样的高速性能。
与其它供应商提供的产品相比，ADA4891系列能够帮助设计师以更低的成本和更低的功耗实现同样的高速性能。此次推出的 ADA4891系列
