ADA4940-1 / ADA4940-2 是低噪声、低失真、超低功耗的差分放大器，非常适合驱动分辨率最高为18位、DC至1MHz的低功耗、高分辨率、高性能SAR型和西格马-得尔塔型模数转换器(ADC)，静态电流仅1.25 mA。可调输出共模电平使ADA4940-x能够与多个ADC的输入共模电压相匹配。内部共模反馈环路也可提供出色的输出平衡，并能抑制偶数阶谐波失真产物。
对于ADA4940-1/ADA4940-2，利用由4个电阻组成的简单外部反馈网络便可轻松实现差分增益配置，反馈网络决定放大器的闭环增益。ADA4940-1/ADA4940-2采用ADI公司的互补双极性工艺制造，可实现极低的失真水平，输入电压噪声仅为3.9 nV/√Hz。低直流失调和出色的动态性能使得ADA4940-1/ADA4940-2特别适合各种数据采集与信号处理应用。

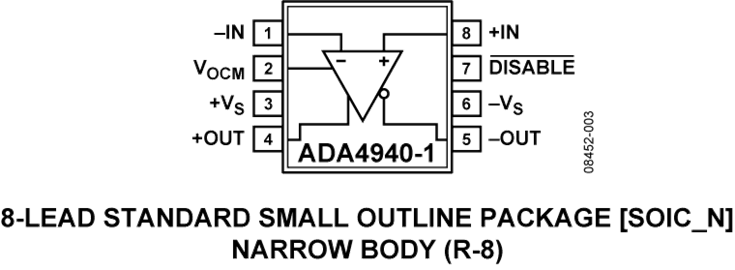

ADA4940-1采用3 mm × 3 mm、16引脚无铅LFCSP封装。ADA4940-2采用4 mm × 4 mm、24引脚无铅LFCSP封装。引脚排列经过优化，有助于印刷电路板(PCB)布局布线，并且使失真最小。ADA4940-1和ADA4940-2的额定工作温度范围为-40°C至+125°C。
应用
电路功能与优势 图1所示电路使用超低功耗、18位1 MSPS ADC AD7982 ，由低功耗全差分放大器ADA4940-1来驱动。图1所示的所有IC均采用3 mm × 3 mm LFCSP或3 mm × 5 mm MSOP小型封装，从而有助于降
