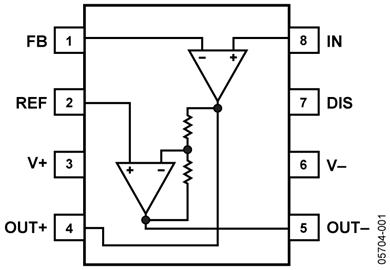

ADA4941-1是一款低功耗、低噪声差分驱动器，用于驱动功耗敏感系统中最高18位的模数转换器(ADC)。它采用易于使用的单端转差分配置，无需外部元件就能获得增益为2的配置，增加电阻反馈网络便可实现大于2的增益，同时提供驱动高分辨率ADC所需的低失真和高信噪比(SNR)等重要特性。
ADA4941-1具有宽输入电压范围（采用5 V单电源时0 V至3.9 V）、轨到轨输出、高输入阻抗和用户可调增益，可用于驱动包括电池供电设备和单电源数据采集系统等各种低功耗应用中的单电源、差分输入ADC。
非常适合驱动AD7687、AD7690和AD7691等16位和18位PulSAR ADC。它采用ADI公司的专有第二代超快速互补双极性(XFCB)工艺制造，使放大器可以在低电源电流条件下实现18位性能。

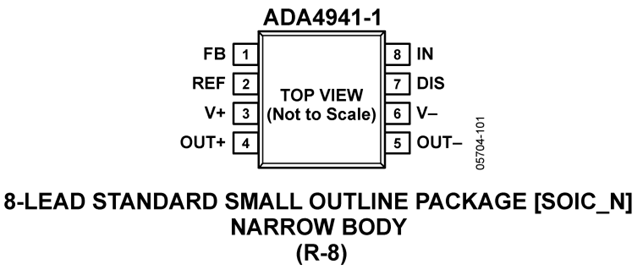

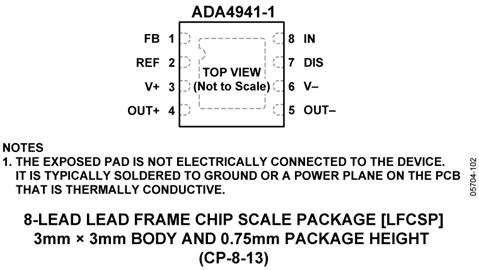

提供8引脚小型LFCSP封装和8引脚标准SOIC封装，额定工作温度范围为-40°C至+125℃扩展工业温度范围。
应用
本直流耦合电路可将单端输入信号转换为差分信号，适合驱动PulSAR系列ADC中的18位、1 MSPS器件AD7982.该电路采用单端转差分驱动器ADA4941-1 和超低噪声5.0 V基准电压源ADR435
本直流耦合电路可将单端输入信号转换为差分信号，适合驱动PulSAR系列ADC中的18位、1 MSPS器件AD7982。该电路采用单端转差分驱动器ADA4941-1 和超低噪声5.0 V基准电压源ADR435，可以接受许多类型的单端输入信号，包括高压至低压范围内的双极性或单极性信号。AD7982的差分输入电压范
该电路采用单端转差分 驱动器 ADA4941-1 和超低噪声5.0 V基准电压源 ADR435 ，可以接受许多类型的单端输入信号，
本直流耦合电路可将单端输入信号转换为差分信号，适合驱动PulSAR系列ADC中的18位、1 MSPS器件AD7982.该电路采用单端转差分驱动器ADA4941-1 和超低噪声5.0 V基准电压源ADR435
