产品详情

ADA8282针对低成本、低功耗、小尺寸及灵活性的应用而设计。 ADA8282具有四个并联通道，每个通道都包括一个低噪声前置放大器(LNA)和一个可编程增益放大器(PGA)。 LNA和PGA合并时可形成信号链，具有18 dB至36 dB的增益范围，增量为6 dB，最小保证带宽为5 MHz。

使用最高功率设置时，LNA和PGA合并通道折合到输入端的噪声电压为3.4 nV/√Hz（在最大增益下）。

ADA8282可配置为四种功率模式，可根据终端应用权衡功率和噪声性能以优化性能。

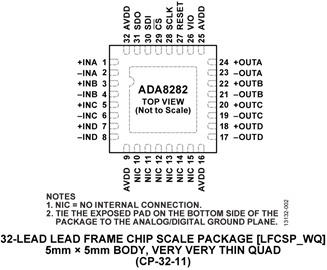

ADA8282采用先进的互补金属氧化物半导体(CMOS)工艺制造，提供5 mm × 5 mm、符合RoHS标准的32引脚LFCSP封装。 额定温度范围为-40°C至+125℃汽车应用温度范围。
