产品详情

ADAU1442、ADAU1445与ADAU1446是ADAU144x系列的增强型音频处理器，允许非常灵活的对所有输入与输出信号进行连接。SigmaDSP 内核支持完全28-bit处理（在双重精密模式下为56-bit），并具有确保滤波器稳定性的同步参数加载特性，与SigmaStudio 工具配合使用时可获得100%的编码效率。这款DSP允许系统设计工程师对快速补偿现实世界对扬声器、放大器与聆听环境的限制，通过扬声器均衡、多波段压缩、限幅以及第三方算法，能够明显改善音频质量。

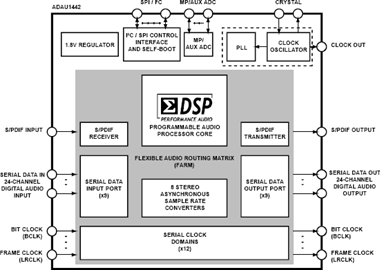

灵活的音频路由矩阵（FARM）允许用户对来自多个信号源或SigmaDSP内核、具有不同采样速率的输入信号进行多路复用。这可以大幅降低音频系统内信号路由与时钟问题的复杂性。FARM包含多达8个立体声异步采样速率转换器（取决于器件型号）、索尼/飞利浦互联格式（S/PDIF）输入与输出，以及串行（I2S）与时分多址（TDM） I/O。任何输入都可被连接至SigmaDSP内核或任意异步采样速率转换器（ASRC）。类似的，可以从SigmaDSP内核或任意ASRC输出获得输出信号。这个传输方案在任何时间都可以通过控制寄存器进行修改，从而具有较大的系统灵活性。

ADAU1442、ADAU1445与ADAU1446仅在ASRC功能与封装方面有所不同。ADAU1442与ADAU1445内置16通道ASRC，采用TQFP封装，而ADAU1446不包含ASRC，采用LQFP封装。

ADAU144x可以在两种工作模式下进行控制。首先，可以加载芯片设置，并通过SPI/I2C端口进行动态更新。其次，DSP可以通过系统中的外部EEPROM进行自引导，无需微控制器。另外，还有一组多用途（MP）引脚，可用作通用数字I/O或用作四通道辅助控制ADC的输入。

ADAU144x支持SigmaStudio图形化开发环境。这个软件包括FIR与IIR滤波器等音频处理模块、动态处理器、混频器、简单DSP功能，以及用于快速开发定制信号流的第三方算法。

应用

• 汽车音频处理
  汽车音响
  导航系统
  后座娱乐系统
  DSP放大器（音响系统放大器）
• 商用音频处理

Data Sheet, Rev. PrA, 10/08
