ADC0808, ADC0809数据采集组件是一个单片CMOS器件，具有8位模数转换器，8通道多路复用器和微处理器兼容的控制逻辑。8位A/D转换器采用逐次逼近作为转换技术。该变换器具有高阻抗斩波稳定比较器、256R分压器、模拟开关树和逐次逼近寄存器。8通道多路复用器可以直接访问任何8-单端模拟信号。
该装置消除了外部零位和全尺寸调整的需要。通过锁存和解码多路复用器地址输入和锁存TTL三态输出提供了与微处理器的容易接口。
设计的ADC0808, ADC0809经过优化，结合了几种A/D转换技术的最理想的方面。ADC0808, ADC0809提供了高速，高精度，最小的温度依赖性，优秀的长期精度和重复性，并消耗最小的功耗。这些特点使该装置理想地适用于从过程和机器控制到消费和汽车应用的应用。16通道多路复用器的公共输出(样本/保持端口)见ADC0816数据表。(详见AN-247(文献编号SNOA595))

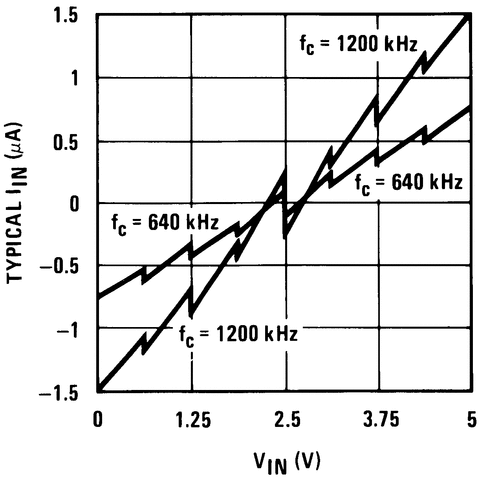

【用 途】 模/数转换器 【性能 参数】 双列28脚封装,多输入逐次比较型模/数转换器,8位分辩率,电源电压=5V,典型模拟输入电压=5V,电源电流=3mA,时钟频率=640kHz,典型基准输入电阻=2.5kΩ,典型基准输入电压=5V
摘要：设计采用AT89C51单片机、A/D转换器ADC0808和共阳极数码管为主要硬件，分析了数字电压表Proteus软件仿真电路设计及编程方法。将单片机应用于测量技术中，采用ADC0808将模拟信号转化为数字信号，用AT89C51实现数据的处理，通过数码管以扫描的方式完成显示。设计的数字电压表可以测量0～5 V的电压值，AT89C51为8位单片机，当ADC0808的输入电压为5
ADC0808/ADC0809概述;;; 该ADC0808/ADC0809数据采集组件是一个单片CMOS器件具有一个8位模拟-数字转换器，8通道多路复用器和微处理器兼容控制逻辑。
a/d转换主要由芯片adc0808来完成，它负责把采集到的模拟量转换为相应的数字量在传送到数据处理模块。数据处理则由芯片at89c51来完成，其负责把adc0808传送来的数字量经过一定的数据处理，产生相应的显示码送到显示模块进行显示。数字电压表测量分为ov-1.999v,

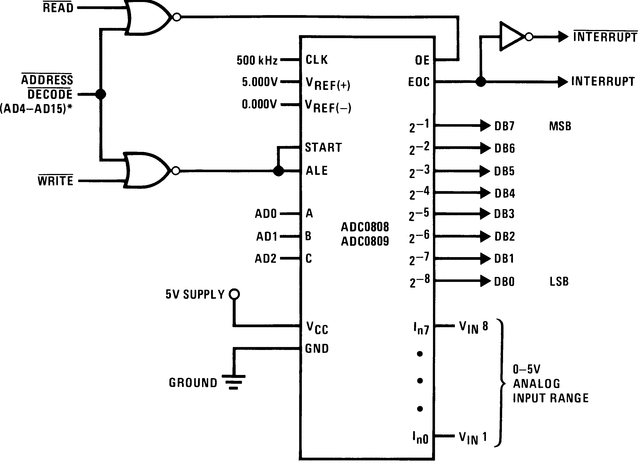

A/D转换电路是将模拟电压转换成数字编码信号的电路，图所示是采用ADC0808/ADC0809芯片组成的电路，它可以将O～5 V的模拟信号转换成8位数字信号输出。
A/D转换电路是将模拟电压转换成数字编码信号的电路，图所示是采用ADC0808/ADC0809芯片组成的电路，它可以将O～5 V的模拟信号转换成8位数字信号输出。
