ADC10D1000/1500是TI超高速ADC家族的最新进展。这种低功耗、高性能的CMOS模数转换器以10位分辨率数字化信号，双通道的采样率高达1.0/1.5 GSPS(非DES模式)或单通道高达2.0/3.0 GSPS (DES模式)。ADC10D1000/1500具有优异的精度和动态性能，同时耗散小于2.8/3.6瓦。该产品封装在含铅或无铅292球热增强BGA封装中，其额定工业温度范围为-40°C至+85°C。

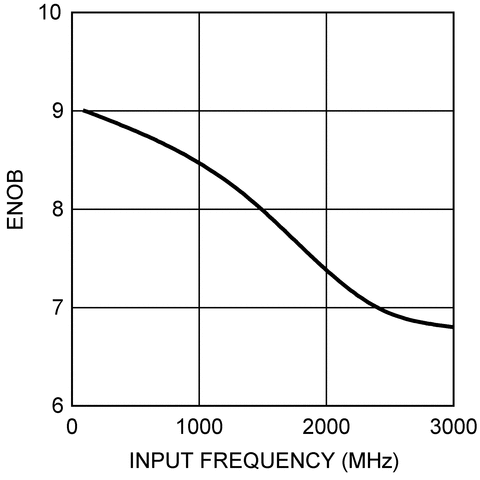

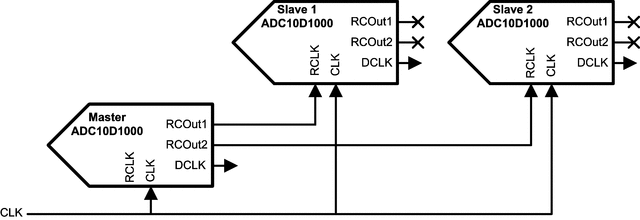

ADC10D1000/1500基于8位GHz adc家族的特性、架构和功能。扩展的功能集包括用于多芯片同步的自动同步，每个通道的15位可编程增益和12位加号可编程偏移调整。改进的内部跟踪保持放大器和扩展的自校准方案使所有动态参数的响应非常平坦，除了尼奎斯特，输出9.1/9.0有效比特数(ENOB)， 100 MHz输入信号和1.0/1.5 GHz采样率，同时提供10(-18)码错误率(CER)，从单一1.9V电源在1.0/1.5 GSPS的非解复用模式下消耗典型的2.77/3.59瓦，该设备被指定在整个工作温度范围内没有缺失代码。

每个通道都有自己独立的DDR数据时钟，DCLKI和DCLKQ，它们在两个通道上电时是同步的，所以只有一个数据时钟可以用来捕获所有数据，它以相同的速率发送与输入样本时钟。如果选择1:2的Demux模式，每个通道将激活第二个10位LVDS总线，这样输出数据速率将以两倍的速度发送，以放松数据捕获时序要求。该部件也可以作为单一2.0/3.0 GSPS ADC来采样I或Q输入之一。输出格式可以被编程偏移二进制或二进制补码和低电压差分信号(LVDS)数字输出符合IEEE 1596.3 -1996年,除了一个可调节共模电压0.8 v和1.2 v之间允许的功率降低控制飞机。
