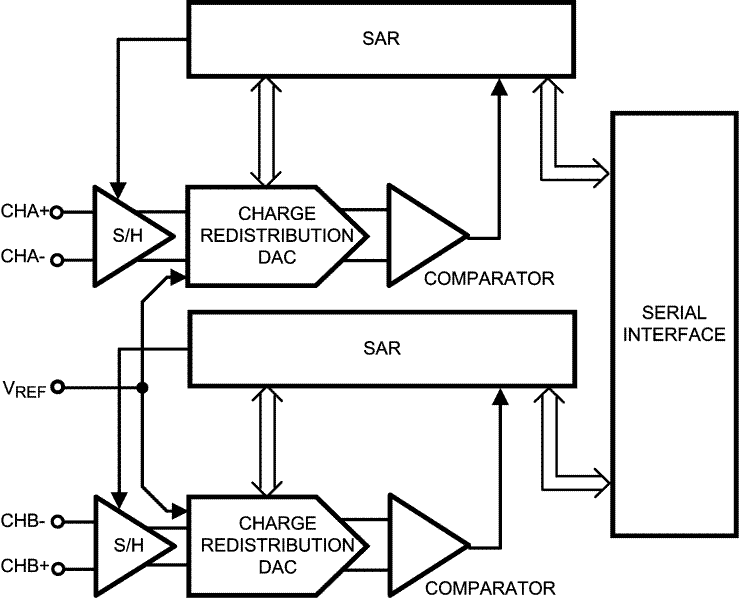

ADC122S625是一个双12位，50 kSPS到200 kSPS同时采样模拟-数字(a /D)转换器。两个通道上的模拟输入同时采样，以保持彼此的相对相位信息。该转换器基于逐次逼近寄存器架构，通过整个a /D转换器内部跟踪保持电路来保持模拟输入的微分特性，以提供优秀的共模信号抑制。ADC122S625具有外部参考，可从1.0V到V(A)变化。

ADC122S625串行数据输出是二进制2的补充，并兼容多种标准，如SPI ，QSPI ，MICROWIRE 和许多常见的DSP串行接口。串行时钟(SCLK)和芯片选择条(CS)由两个频道共享。

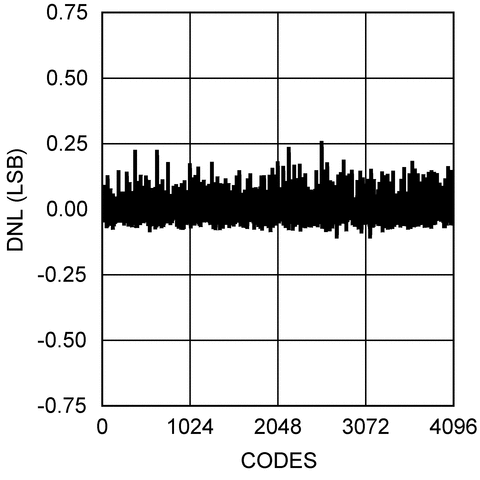

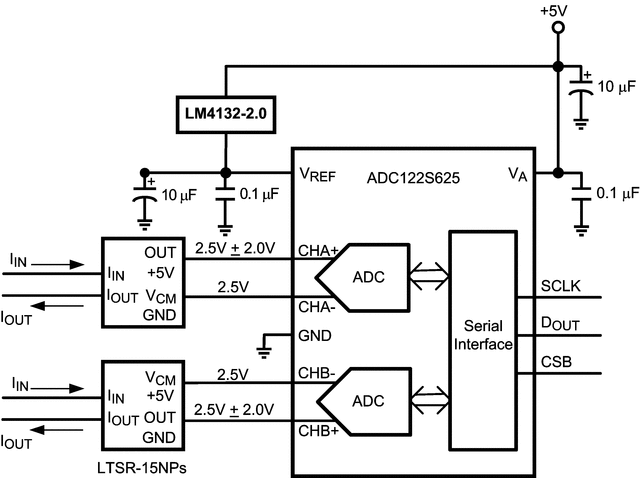

在单个5V模拟电源和2.5V参考电压下运行，200 kSPS时的总功耗通常为8.6 mW。当ADC122S625处于下电模式时，功耗为2.6µW。差动输入、低功耗和小体积使ADC122S625成为电机控制应用中直接连接传感器的理想选择。

工作温度范围为-40℃~ +105℃，时钟频率为1.6 MHz ~ 6.4 MHz。ADC122S625可在一个10引VSSOP包。
